Märklin Dampflokomotive - BR 89 - Artnr. 3000_B |
|
|
| Vorbild |
|
|
 |
| |
| Modell |
| |
 |
|
|
| OVP |
|
|
 |
|
|
| Bilder für CS2 und WDP |
|
|

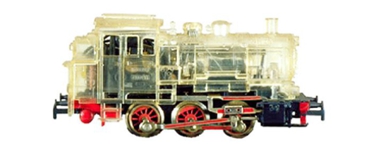

| Bild für die CS-2: |
 |
|
| |
| Beschreibung |
|
|
| Epoche nach NEM: |
3 |
| Artikelnummer: |
3000 |
| UVP
Erscheinungsjahr: |
??,?? € |
| Baureihe: |
89 |
| Bahngesellschaft: |
DB=Deutsche
Bundesbahn
 |
| Einsatz als: |
Güterzug-Tenderlokomotive |
| Höchstgeschwindigkeit: |
45 Km/h |
| Länge über Puffer: |
110 mm |
| Gewicht: |
~ 297 Gramm |
| Gehäuse: |
Kunststoff
transparent |
| Fahrgestell: |
Guss schwarz |
| Angetriebene Achsen: |
3 |
| Achsenfolge: |
C |
| Motor: |
SFCM=Small
Flat Collector Motor=Kleiner Scheiben Kollektor Motor |
| Antrieb: |
Analog |
| Ansteuerung: |
Fahrtrichtungsschalter |
| Decoder: |
keinen |
| Protokolle: |
keine |
| Werksadresse: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|

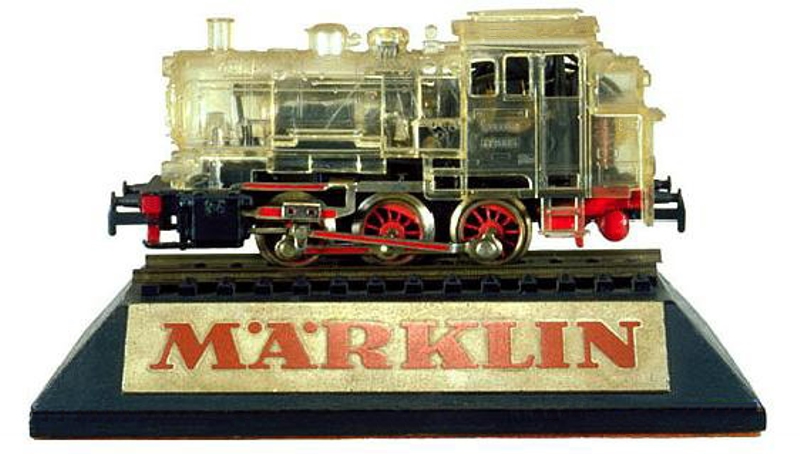

| Variante 3000_B.01: |
Bauzeit 1959
Lok mit Betriebsnummer 89 028
Hier handelt es sich um ein Demomodell für Fachhändler,
was nur 1959 ausgegeben wurde.
Fahrgestell, Fronttreppen und Zylinder mit je einem Steg
verbunden.
Das Märklin-Embleme auf erhabenen Flächen an den
Zylindern. Gehäuse mit freistehende Dampfleitungen, je
Führerstandseiten fünf erhabene Flächen. Aufschriften
transparent Märklin CM 800
T 33. An den Stirnseiten erhabene transparente Betriebsnummer.
Dreilicht-Spitzensignal.
Ausführung mit Handschalthebel zum zusätzlichen
Fahrtrichtungswechsel.
Das Ganze ist auf einem Holzsockel montiert und als
Sockelaufschrift ist ein Aufsteller aus Aluminium mit
Märklin Schriftzug eingesteckt. |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Haftreifen: |
2 Stück |
7154 |
| Schleifer: |
1 Stück |
7185 |
| Pantograph: |
nicht vorgesehen! |
nicht vorgesehen! |
| Leuchtmittel: |
1 Stück |
60010 |
| Bürsten: |
1 Stück |
60030 |
| Fahrrichtungsschalter: |
1 Stück |
20824 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
| Kupplung vorne: |
1 Stück |
399740 |
| Kupplung
hinten: |
1 Stück |
399740 |
| Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
| Anker 5 polig mit 8 Zähnen: |
1 Stück |
210888 |
| Motorschild: |
1 Stück |
224613 |
| Permanentmagnet: |
1 Stück |
224615 |
| Motorbürsten: |
1 Satz |
601460 |
| Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
| Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
| Entstördrosseln 3,9µH: |
2 Stück |
516520 |
| Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
| Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
| Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
| Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
220450 |
| ESU
(alternativ) |
1 Stück |
51961 |
| TAMS
(alternativ) |
1 Stück |
70-04200-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Artikelnummer |
| Ersatzteilblatt: |
 |
| Betriebsanleitung: |
|
|
|
|
| Bilder & Daten für WinDigiPet (WDP) |
|
|

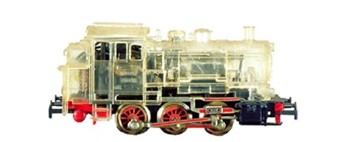

| Bild für WinDigiPet: |
 |
| Daten WDP
Datenbank: |
A = ?,? cm
B = 11,0 cm
C = ?,? cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
Stand 2013-06-01 |
|
