Primex Elektrolokomotive - BR E 63 - Artnr. 3002 |
|
Vorbild |
|
|
|
Modell |
|
|
|

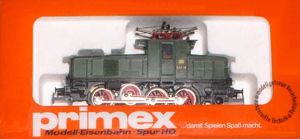

OVP |
|
|
|
Bilder für CS2 und WDP |
|

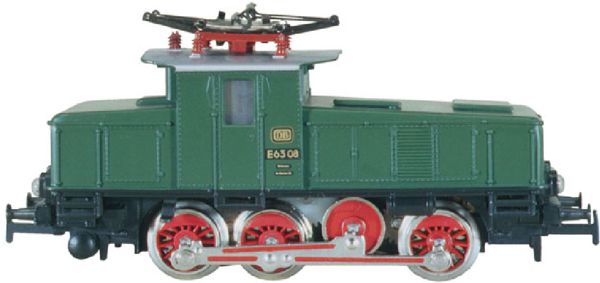

Bild für die CS-2: |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3002 |
UVP Erscheinungsjahr: |
54,35 € |
Baureihe: |
E 63 |
Bahngesellschaft: |
DB=Deutsche
Bundesbahn
|
Einsatz als: |
Güterzug-Elektro-Lokomotive |
Gehäuse: |
Kunststoff grün |
Fahrgestell: |
Guss schwarz |
Antrieb: |
Analog |
Motor: |
Kleiner Scheiben Collector Motor (SFCM=Small Flat Collector Motor) |
Angetriebene Achsen: |
3 |
Achsenfolge: |
C |
Gewicht: |
250 Gramm |
Länge über Puffer: |
120 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3002.01: |
Bauzeit von
1989 - 1992
Lok mit Betriebsnr. E 63 08
Das grüne Kunststoffgehäuse besitzt ein silbernes Dach
mit Isolatoren in rotbrauner Farbgebung. Der Pantograph
entspricht dem Typ 8C. Die Fenster sind mit
Cellonscheiben verglast. Handläufe und Griffstangen sind
mit angegossen und ebenfalls grün. Alle Aufschriften
sind goldfarbig auf schwarzem Grund. Das
Zweilichtspitzensignal wechselt mit der Fahrtrichtung.
Das schwarze Gußfahrgestell besitzt 3 Achsen, die auch
alle drei als Antrieb fungieren und eine Blindwelle. Die
Radsätze sind als rote Speichenräder ausgeführt, wobei
der hintere Satz mit Haftreifen bestückt ist. Das
vernickelte und rot hinterlegte Antriebsgestänge wird
mit Sechskantschrauben befestigt. Die Pufferbohle und
die Kesselnachbildungen sind ebenfalls schwarz lackiert.
Die verbaute Kupplung, entspricht dem Typ 8A. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7154 |
Schleifer: |
1 Stück |
20175 |
Pantograph: |
1 Stück |
7218 |
Leuchtmittel: |
2 Stück |
60000 |
Bürsten: |
1 Stück |
60030 |
Fahrrichtungsschalter: |
1 Stück |
20824 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung vorne: |
1 Stück |
20001 |
Kupplung
hinten: |
1 Stück |
20001 |
Raucheinsatz: |
Nicht vorgesehen! |
Nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler Umrüstsatz komplett: |
1 Stück |
60943 |
Anker 5 polig mit 8 Zähnen: |
1 Stück |
210888 |
Motorschild: |
1 Stück |
224613 |
Permanentmagnet: |
1 Stück |
224615 |
Motorbürsten: |
1 Satz |
601460 |
Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220450 |
ESU
(alternativ) |
1 Stück |
51961 |
TAMS
(alternativ) |
1 Stück |
70-04200-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

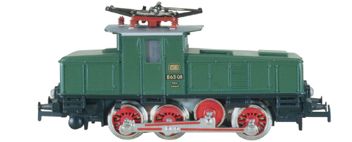

Bild für WinDigiPet: |
|
Daten WDP
Datenbank: |
A = ?,? cm
B = 12,0 cm
C = ?,? cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2012-07-08 |
