Primex Elektrolokomotive - BR 1141 - Artnr. 3007 |
|
Vorbild |
|
|
|

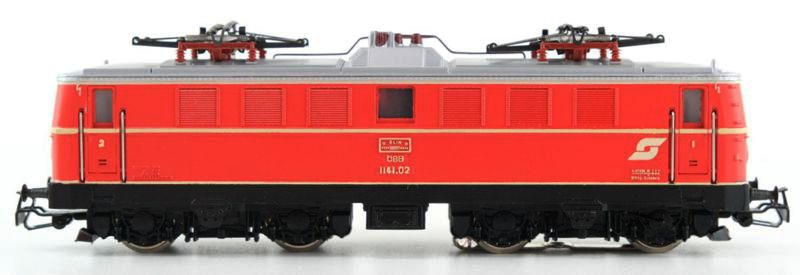

Modell |
|
|
|
OVP |
|
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
Bilder für CS2 |
|

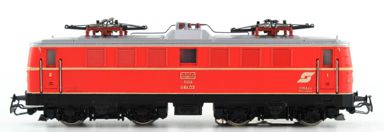

Bild für die CS-2: |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3007 |
UVP
Erscheinungsjahr: |
45,90 € |
Baureihe: |
1141 |
Bahngesellschaft: |
ÖBB=Österreichische
Bundesbahnen
|
Einsatz als: |
Elektro-Mehrzweck-Lokomotive |
Höchstgeschwindigkeit: |
110 Km/h |
Länge über Puffer: |
175 mm |
Gewicht: |
465 Gramm |
Gehäuse: |
Guss orange/rot |
Fahrgestell: |
Blech schwarz |
Angetriebene Achsen: |
2 |
Achsenfolge: |
Bo' Bo' |
Motor: |
DCM=Drum Collector Motor=Trommel Kollektor Motor |
Antrieb: |
über Zahnrader
auf 2 Achsen |
Ansteuerung: |
Analog über
Fahrtrichtungsschalter |
Decoder: |
nicht vorhanden |
Protokolle: |
keine |
Werksadresse: |
keine |
Funktionen der
F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3007.01: |
Bauzeit 1979
Lok mit Betriebsnr. 1141 02
Das orangerote Gußgehäuse, besitzt ein silberfarbenes
Dach. Alle Nachbildungen auf dem Dach sind ebenfalls in
silbern ausgeführt. Die Lokomotive hat montierte
Pantographen vom Typ 8C. Die Isolatoren bestehen aus
rotbraunen Kunststoff und die Dachleitung aus
vernickeltem Draht. Die Fenster wurden mit
Cellonscheiben hinterlegt. Lüftungsgitter wurden
orangerot mit lackiert, wie das übrige Gehäuse. Die
Griffstangen sind separat angesetzt und bestehen auch
aus vernickeltem Draht. Alle Aufschriften und Symbole sind erhaben in Elfenbeinfarbener Ausführung.
Logos sind aufgedruckt dargestellt auf ebener Fläche,
sowie die Betriebsnummer auf den Stirnseiten. Die beiden in der Mitte und unten
herumlaufen Zierlinien sind wiederum erhaben in
Elfenbeinfarben ausgeführt. Das Zweilichtspitzensignal, ist
nicht mit der Fahrtrichtung wechselnd.
Das schwarze Fahrgestell aus Blech besitzt zwei
Drehgestelle, wo von eines mit zwei Achsen über
Zahnräder angetrieben wird. Alle vier schwarz
hinterlegten Scheibenräder besitzen Haftreifen. Das
andere Drehgestell nimmt den Schleifer auf. Die
Fahrwerksnachbildungen bestehen aus schwarzem
Kunststoff. Die beiden montierten Kupplungen,
entsprechen dem Typ 6D
Die Lokomotive ist identisch, bis auf die OVP, mit der
Märklin 3154. |
Variante 3007.02: |
Bauzeit 1979
Lok mit Betriebsnr. 1141 02
Wie die Variante 3007.1, jedoch ohne die erhabenen ÖBB Logos auf den
Seitenflächen..
|
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
4 Stück |
7153 |
Schleifer: |
1 Stück |
7164 |
Pantograph: |
2 Stück |
215000 |
Leuchtmittel: |
2 Stück |
600150 |
Motorbürsten: |
1 Paar |
601460 |
Fahrrichtungsschalter: |
1 Stück |
214760 |
Schaltschiebefeder: |
1Stück |
7194 |
Kupplung vorne: |
1 Stück |
214840 |
Kupplung hinten: |
1 Stück |
214840 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60941 |
Anker 5 polig mit 8 Zähnen: |
1 Stück |
386820 |
Motorschild: |
1 Stück |
386940 |
Permanentmagnet: |
1 Stück |
389000 |
Motorbürsten: |
1 Satz |
601460 |
Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785120 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
Entstördrosseln 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
235690 |
ESU
(alternativ) |
1 Stück |
51962 |
TAMS
(alternativ) |
1 Stück |
70-04300-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

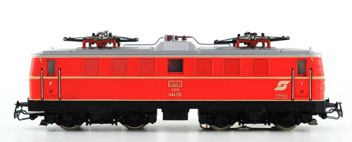

Bild für WinDigiPet: |
|
Daten WDP
Datenbank: |
A = ?,? cm
B = 17,5 cm
C = ?,? cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2013-05-25 |
