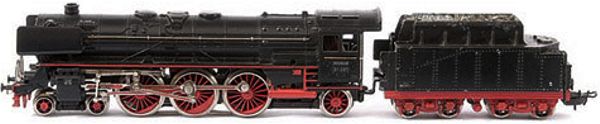

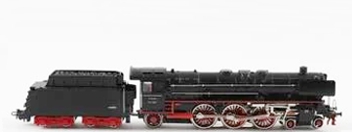

Märklin Dampflokomotive - BR 01 - Artnr. 3008   Vorbild     Modell   OVP   Bitte hier wieder mal um eure Mithilfe, da ich eine diese nicht besitze bzw. habe.   Bilder für CS2 und WDP   Bild für die CS-2:   Beschreibung   Epoche: 3 Artikelnummer: 3008 UVP Erscheinungsjahr: 28,20 € Baureihe: 01 Bahngesellschaft: DB=Deutsche Bundesbahn Einsatz als: Schlepptender-Schnellzug-Lokomotive Höchstgeschwindigkeit: 120 - 130 Km/h Fahrgestell: Guss schwarz Gehäuse: Guss schwarz Antrieb: Analog Motor: Großer Scheiben Kollektor Motor (LFCM=Large Flat Collector Motor) Angetriebene Achsen: 3 Achsenfolge: 2' C 1' Gewicht: 718 Gramm Länge über Puffer: 285 mm Decoder: nein Werksadresse: keine Funktionen der F-Tasten: F0= F1= F2= F3= F4= F5= F6= F7= F8= F9= F10= F11= F12= F13= F14= F15= F16=   Variante 3008.01: Bauzeit 1952 Lok mit Betriebsnr. 01 097 Die Lokomotive besitzt angesetzte Griffstangen und Handläufe. Am Kessel befinden sich Witte-Windleitbleche. Die Aufschriften sind erhaben und blank ausgeführt. Die Schmierlöcher für die Ankerwelle befinden sich beidseitig an der Lokomotive. Sie besitzt ein Zweilichtspitzensignal, dass von großen Lampenbügeln eingefasst ist. Des weiteren befindet sich vorne an der Lok die Kupplung des Typs 0 B. Die Lokomotive hat keine Haftreifen auf den Rädern. Der Tender besteht aus Guss in genieteter Ausführung, mit erhabener Aufschrift 809. Die angebrachte Kupplung des Tenders, ist der Typ 4 B. Variante 3008.02: Bauzeit 1952 - 1953 Lok mit Betriebsnr. 01 097 Wie die Variante 3008.1, jedoch wurde auf einem Radsatz Haftreifen montiert. Der Tender erhielt eine neue Kupplung des Typs 5 A. Variante 3008.03: Bauzeit 1954 - 1955 Lok mit Betriebsnr. 01 097 Wie die Variante 3008.2, jedoch wurde der Tender in Kunststoff gefertigt, als Nietenbauweise. Variante 3008.04: Bauzeit 1955 Lok mit Betriebsnr. 01 097 Wie die Variante 3008.3, jedoch wurde der Tender in geschweißter Ausführung gefertigt. Ebenso wurde die Beschriftung des Tenders geändert, es befinden sich jetzt erhabene Aufschriften mit der Bezeichnung F 809/1 und die Betriebsnummer 01 097 darauf. Variante 3008.05: Bauzeit 1956 Lok mit Betriebsnr. 01 097 Wie die Variante 3008.4, jedoch bekam der Tender abermals eine andere Kupplung des Typs 6 A. Ab 1956 wurde die Artikelnummer von F 800 auf 3008 geändert. Variante 3008.06: Bauzeit 1957 Lok mit Betriebsnr. 01 097 Wie die Variante 3008.5, abermals bekam der Tender eine andere Kupplung des Typs 6 B.   Verschleißteile & Ersatzteile   Bezeichnung Menge Artikelnummer Haftreifen: 2 Stück 7149 Schleifer: 1 Stück 7174 / neue Nr. 212010 Pantograph: nicht vorgesehen! nicht vorgesehen! Leuchtmittel: 2 Stück 60000 / neue Nr. 600100 Bürsten: 1 Satz 600300 Fahrrichtungsschalter: 1 Stück 21175 / neue Nr. 234000 Schaltschiebefeder: 1 Stück 7194 Kupplung Lok: nicht vorgesehen! nicht vorgesehen! Kupplung Tender: 1 Stück 70154 Raucheinsatz: 1 Stück 60025 / neue Nr. 600250   Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM   Bezeichnung Menge Bestellnummer Digitaler HLA-Motor-Umrüstsatz: 1 Stück 60944* Anker 5 polig mit 8 Zähnen: 1 Stück 210888 Motorschild: 1 Stück 210881 Permanentmagnet: 1 Stück 210882 Motorbürsten: 1 Satz 601460 Zylinder-Schraube 3,0 X 12mm 2 Stück 784810 Lötfahne als Massestützpunkt: 1-2 Stück je nach Bedarf 212230 Entstördrossel 3,9µH: 2 Stück 516520 Steckfassung für Steckbirnchen: 1 Stück 604180 Lampenhalter für Steckbirnchen (alternativ): 1 Stück 276770 Steckbirnchen 16 - 22 Volt: 1 Stück 610080 Rauchgenerator: 1 Stück Seuthe Nr.11 alte. Nr.12 Hinweis zum Umbau auf HLA: Das Motorschild kann Original, so wie es ist nicht, verwendet werden! Es muss über dem letzten Antriebsrad weggefräst werden und über eine neue selbstgebastelte Halterung wieder montiert werden. Siehe Foto im Kasten neben an.   *Es gibt mittlerweile ein Umbauset unter der Ersatzteilnummer E188838 von Märklin. In diesem Set ist bereits das Motorschild für diese Lokomotive passend beigelegt. Der Preis ist mittlerweile von 50 Euro auf um die 18-20 Euro gesenkt worden. Dies erspart einem den aufwendigen Umbau des Motorschildes, sowie Zeit und Geld.   Digitaler Umbausatz nur mit Permanentmagnet LFCM   Bezeichnung Menge Artikelnummer Märklin 1 Stück 220560 ESU 1 Stück 51960 TAMS 1 Stück 70-04100-01   Unterlagen   Bezeichnung Download Ersatzteilblatt: Betriebsanleitung: Bitte hier wieder mal um eure Mithilfe, da ich eine diese nicht besitze bzw. habe.    Bilder & Daten für WinDigiPet (WDP)   Bild für WinDigiPet: Daten WDP Datenbank: A = ?,? cm B = 28,5 cm C = ?,? cm   Für die Richtigkeit und Vollständigkeit aller Angaben, so wie die Lieferfähigkeit der o. g. Ersatzteile, übernehme ich weder eine Haftung noch eine Garantie !!! Sollten sich Fehler eingeschlichen haben, werden diese nach kurzer Info von Ihnen, sofort korrigiert. Stand 2012-05-21 !! keine Navigation vorhanden? Hier klicken !!
