Märklin Dampflokomotive - BR 44 - Artnr. 3009

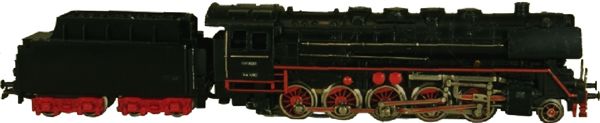

Modell


Vorbild


Bilder für CS2 und WDP

Bild für die CS-2:
Bild für WinDigiPet:

Beschreibung

Epoche: 3
Artikelnummer: 3009
UVP Erscheinungsjahr: ??,?? €
Baureihe: 44
Bahngesellschaft: DB=Deutsche Bundesbahn
Einsatz als: Schlepptender-Güterzug-Lokomotive
Höchstgeschwindigkeit: 80 Km/h vorwärts - 50 Km/h rückwärts
Fahrgestell: Guss schwarz
Gehäuse: Guss schwarz
Antrieb: Analog
Motor: Großer Scheibenkollektor (LFCM = Large Flat Collector Motor)
Angetriebene Achsen:
Achsenfolge: 1' E
Gewicht: 712 Gramm
Länge über Puffer: 285 mm
Decoder: nein
Werksadresse: keine
Funktionen der F-Tasten:
F0= F1= F2=
F3= F4= F5=
F6= F7= F8=
F9= F10= F11=
F12= F13= F14=
F15= F16=
Variante 3009.01: Bauzeit 1955
Lok mit Betriebsnr. 44 690

Das schwarzes Gußfahrgestell besitzt einen Gelenkrahmen der über Zahnräder fünf Achsen antreibt. Die hintere Achse besitzt Plastik bzw. Haftreifen. Der Fahrtrichtungsschalter mit der Artikelnummer 800-6 Gp- ist im vorderen Teil vom Kessel untergebracht. Hinteres Motorabdeckblech in glatter schwarzer Ausführung. Ein Ballastgewicht wurde unter dem Kessel mit zwei Schrauben befestigt. Es wurden alle Griffstangen und Handläufe angesetzt. Alle Aufschriften und die Betriebsnummer, sind erhaben und blank ausgeführt. Die Betriebsnummer 44690 findet sich an der Rauchkammertüre sowie an den Seitenwänden des Führerhauses. Desweiteren befindet sich auf der linken Seite der der Schriftzug Märklin und auf der rechten Seite GN 800. Die Lokomotive besitzt beidseitig Schmierlöcher für die Ankerwellenschmierung. Am Kessel befinden sich Witte Windleitbleche. Sie besitzt ein Zweilichtspitzensignal, dass von großen Lampenbügeln eingefasst ist.
Der Tender ist nicht fest mit der Lokomotive verbunden und wird mit einem Dorn gehalten. Das Tender Gehäuse besteht aus glatten Kunststoff mit einem Blechboden. Beide werden durch eine Schraube von verbunden. Der Tender besitzt keine Gewichte. Die Beschriftung des Tenders ist in erhaben ausgeführt. Hinten befindet sich die Betriebsnr. 44 690 und das Märklin-Fahrrad-Logo. An den Vorderen unteren Seiten die Beschriftung links GN 809 und rechts MÄRKLIN.
Die Tenderkupplung ist der Typ 5.
Variante 3009.02: Bauzeit 1956
Lok mit Betriebsnr. 44 069

Wie die Variante 3009.1, jedoch mit neuem Fahrtrichtungsumschalter der Artikelnummer 21 175-. Mit dem Wechsel des Fahrtrichtungsschalter, wurde auch ein anderes Gewicht montiert mit einem anderen Versatz der Schraubbefestigung.
Die Tenderkupplung wurde getauscht in den Typ 6
Variante 3009.03: Bauzeit 1957
Lok mit Betriebsnr. 44 069

Wie die Variante 3009.2, jedoch wurde am Tender wieder eine andere Kupplung des Typs 7 angebracht. Ab 1957 änderte sich die Artikelnummer von GN 800 in 3009. Zusätzlich wurde die vordere Antriebsachse auch mit Haftreifen ausgestattet.

Verschleißteile & Ersatzteile

Bezeichnung Menge Artikelnummer
Haftreifen: 2 Stück 7151
Schleifer: 2 Stück 7174
Pantograph: nicht Vorgesehen nicht vorgesehen!
Leuchtmittel: 1 Stück 60000
Bürsten: 1 Satz 60030
Fahrrichtungsschalter: 1 Stück 21175
Schaltschiebefeder: 1 Stück 7194
Kupplung: 1 Stück (je) 20382 Lok /  Tender 70154
Raucheinsatz: 1 Stück 7226

Digitaler Umbausatz Hochleisungsantrieb (HLA) LFCM

Bezeichnung Menge Bestellnummer
Digitaler HLA-Motor-Umrüstsatz: 1 Stück 60944
Anker 5 polig mit 7 Zähnen: 1 Stück 214118
Motorschild: 1 Stück 210881
Permanentmagnet: 1 Stück 210882
Zylinder-Schraube 3 X 12 mm 2 Stück 784810
Lötfahne als Massestützpunkt: 1-2 Stück je nach Bedarf 212230
Entstördrossel 3,9µH: 2 Stück 516520
Steckfassung für Steckbirnchen: 1 Stück 604180
Lampenhalter für Steckbirnchen (alternativ): 1 Stück 276770
Steckbirnchen 16 - 22 Volt: 1 Stück 610080
Rauchgenerator: 1 Stück Seuthe Nr.11 alte. Nr.12
Hinweis zum Umbau auf HLA:

Wurde von mir noch nicht umgebaut!


Digitaler Umbausatz nur mit Permanentmagnet

Bezeichnung Menge Artikelnummer
Märklin 1 Stück 220560
ESU 1 Stück 51960
TAMS 1 Stück 70-04100-01

Unterlagen

Bezeichnung Artikelnummer
Ersatzteilblatt: klick zum öffnen
Betriebsanleitung: klick zum öffnen

Für die Richtigkeit und Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g. Ersatzteile,
übernehme ich weder eine Haftung noch eine Garantie !!!

Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert.
