Primex Dampflokomotive - BR 38 - Artnr. 3010 |
|

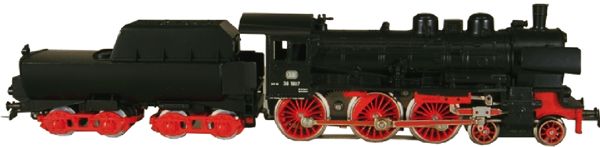

Modell |
|
|
|
Vorbild (ähnlich) |
|
|
|
Bilder für CS2 und WDP |
|
Bild für die
CS-2: |
|
Bild für
WinDigiPet: |
|
|
|
Beschreibung |
|
Epoche nach NEM: |
3 |
Artikelnummer: |
3010 |
UVP
Erscheinungsjahr: |
??,?? € |
Baureihe: |
38 frühere P8 |
Betriebsnummer: |
38 1807 |
Bahngesellschaft: |
DB=Deutsche
Bundesbahn
|
Einsatz als: |
Personenzuglokomotive mit Schlepptender |
Höchstgeschwindigkeit: |
vorwärts
100 Km/h rückwärts 85 Km/h |
Fahrgestell: |
Guss
schwarz |
Gehäuse: |
Guss schwarz |
Antrieb: |
Analog |
Motor: |
kleiner
Scheibenkollektor (SFCM = Smal
Flat Collector Motor) |
Angetriebene Achsen: |
3 |
Achsenfolge: |
2' C |
Gewicht: |
455 Gramm |
Länge über Puffer: |
237 mm |
Decoder: |
nein |
Adresse ab Werk: |
keine |
Funktionen der
F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3010.01: |
Bauzeit von
1978 - 1984
Lok mit Betriebsnummer 38 1807
Am Kessel befinden sich Witte Windleitbleche. Die
Lokomotive besitzt ein vorderes funktionierendes
Dreilichtspitzensignal.
Fenster sind offen ohne Verglasung.
Die Aufschriften wie z. B. DB Logo und die
Betriebsnummer sind in weiß gehalten. Bremsattrappen und
Sandrohre fehlen gänzlich. Das Gestänge der Lok ist
vereinfacht nachgebildet worden. Das vorhandene Gestänge
ist rot hinterlegt. Die Radsätze sin rot lackiert. Die
Kupplung an der Lokomotive ist vom Typ 6B
Der Wannentender besteht aus Kunststoff mit Blech
Fahrgestell. Die Blenden bestehen aus rotem Kunststoff.
Eine Beschriftung sucht man vergebens auf dem Tender.
Die angedeutete Dreilichtschlussbeleuchtung ist ohne
funktion.
Die Kupplung des Tenders ist ein Typ 6E |
Variante 3010.02: |
Bauzeit 1988
Lok mit Betriebsnummer 230.F.270
Ausführung wie Variante 3010.01, jedoch mit Braunem
Gehäuse und goldfarbenen Kesselringen. Das Dach, Räder,
Gestänge, Kessel vorne und der vordere Rahmenteil wurde
in schwarz lackiert. Ein rot umlaufender Zierstreifen
über Lok und Tender ist vorhanden.
Am vorderen unteren Kastentender befindet sich ebenfalls
eine goldfarbene Beschriftung der Betriebsnummer
19.A.30.
Die Gesamtlänge der Lokomotive beträgt 218 mm.
Diese Lokomotive wurde für die Zugpackung des
Orientexpress mit der Artikelnummer 2701 gefertigt. Alle
Aufschriften an der Maschine sin goldfarbig gehalten. |
Variante 3010.03: |
Bauzeit 1989
Lok mit Betriebsnummer 38 1807
Ausführung wie Variante3010.01 jedoch, bekam der
Wannentender die Aufschrift primex bewährte
Märklin-Technik in weiß.
Diese Lokomotive in dieser Ausführung wurde einmalig als
Händlerpräsent aufgelegt. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7152 |
Schleifer: |
1 Stück |
7185 |
Pantograph: |
nicht vorgesehen |
nicht vorgesehen! |
Leuchtmittel: |
1 Stück |
600150 |
Bürsten: |
1 Satz |
600300 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Schaltschiebefeder |
1 Stück |
7194 |
Kupplung: |
1 Stück (je) |
224180 Lok /
218420 Tender |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
Anker 5 polig mit 8 Zähnen: |
1 Stück |
210888 |
Motorschild: |
1 Stück |
224613 |
Permanentmagnet: |
1 Stück |
224615 |
Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
Lötfahne als Massestützpunkt: |
1 - Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220450 |
ESU
(alternativ) |
1 Stück |
51961 |
TAMS
(alternativ) |
1 Stück |
70-04200-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
