Märklin Elektrolokomotive - BR Da - Artnr. 3019 |
|
Vorbild |
|
|
|
Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 |
|
Bild für die CS-2: |
|
|
|
Beschreibung |
|
Epoche nach NEM: |
2 |
Artikelnummer: |
3019 |
UVP
Erscheinungsjahr: |
21,50 € |
Baureihe: |
Da |
Bahngesellschaft: |
SJ=Statens
Järnvägar
|
Einsatz als: |
Elektrische-Mehrzweck-Lokomotive |
Höchstgeschwindigkeit: |
100 Km/h |
Länge über
Puffer: |
147 mm |
Gewicht: |
??? Gramm |
Gehäuse: |
Guss grün |
Fahrgestell: |
Guss schwarz |
Angetriebene Achsen: |
über 3 Achsen
und 2 Blindwellen |
Achsenfolge: |
1' C 1' |
Motor: |
SFCM= Small
Flat Collector Motor=Kleiner Scheiben Kollektor Motor |
Antrieb: |
Analog |
Ansteuerung: |
Fahrtrichtungsschalter |
Decoder: |
keinen |
Protokolle: |
keine |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|

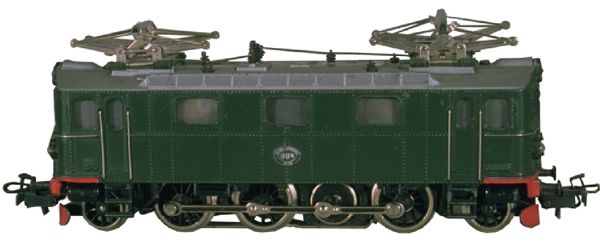

Variante 3019.01: |
Bauzeit von
1957 - 1958
Lok mit Betriebsnummer 884
Das Dach des grünen Gußgehäuse ist silbergrau lackiert
mit
silberfarbigen Dachleitungen. Die Pantographen auf dem
Dach entsprechen dem Typ 6. Die Fenster der Lokomotive
sind mit Cellon Scheiben ausgeführt. Das
Dreilichtspitzensignal an den Stirnseiten wechselt mit
der Fahrtrichtung. Die Stirnlampen wurden in speziellen
Lampenhalter eingefasst. Handläufe und Griffstangen sind
alle angesetzt dargestellt.
Alle Aufschriften wurden erhaben ausgeführt, wie die
Betriebsnummer 884, GS 800, ASEA NOHAB.
Das Fabrikschild ist silbern. Die
Türübergangsplatten sind in grün lackiert, sowie das
Märklin Fahrrad-Logo.
An dem Gussgestell wurden die Luftkessel angegossen. Die
drei Antriebsräder mit geraden Gewichten werden durch
eine Blindwelle mit angetrieben. Alle Speichenräder sind
schwarz lackiert und die Schneeräumer rot. Die
vorhandenen Kupplungen entsprechen dem Typ 6B. |
Variante 3019.02: |
Bauzeit von
1959 - 1961
Lok mit Betriebsnr. 844
Wie die Variante 3019.1, jedoch wurden zwei weitere erhabenes runde
Firmenzeichen
angebracht. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7153 |
Schleifer: |
1 Stück |
7173 |
Pantograph: |
2 Stück |
215000 |
Leuchtmittel: |
2 Stück |
600150 |
Motorbürsten: |
1 Satz |
600300 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung vorne: |
1 Stück |
211280 |
Kupplung
hinten: |
1 Stück |
211280 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
Anker 5 polig mit 8 Zähnen: |
1 Stück |
210888 |
Motorschild: |
1 Stück |
224613 |
Permanentmagnet: |
1 Stück |
224615 |
Motorbürsten: |
1 Satz |
601460 |
Zylinder-Schraube
2,5 X 12 mm: |
2 Stück |
784820 |
Lötfahne als Massestützpunkt: |
1 - 2 Stück je
nach bedarf |
231470 |
Entstördrosseln 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220450 |
ESU
(alternativ) |
1 Stück |
51961 |
TAMS
(alternativ) |
1 Stück |
70-04200-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Bilder & Daten für WinDigiPet (WDP) |
|
Bild für WinDigiPet: |
|
Daten WDP
Datenbank: |
A = ?,? cm
B = 14,7 cm
C = ?,? cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2013-05-12 |
