Primex Dampflokomotive - Werkslok - Artnr. 3020 |
|

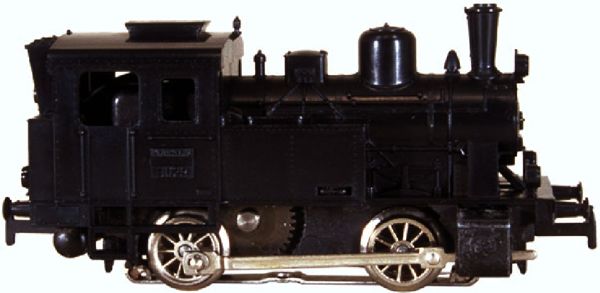

Das Modell |
|
|
|
Das Original (nur ähnlich) |
|
|
|
Bilder für CS2 und WDP |
|
Bild für die CS-2: |
|

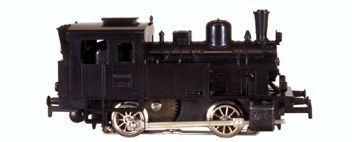

Bild für WinDigiPet: |
|
|
|
Beschreibung |
|
Epoche nach NEM: |
3 |
Artikelnummer: |
3020 |
Baureihe: |
Werkslokomotive |
Bahngesellschaft: |
-- |
Einsatz als: |
Werks-Tenderlokomotive |
Höchstgeschwindigkeit: |
45 Km/h |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Kunststoff
schwarz |
Antrieb: |
Analog |
Motor: |
kleiner
Scheibenkollektor (SFCM = Small
Flat Collector Motor) |
Angetriebene Achsen: |
1 |
Achsenfolge: |
B |
Gewicht ca.: |
240 Gramm |
Länge über Puffer: |
100 mm |
Decoder ab Werk: |
nein |
Adresse ab Werk: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3020.01: |
Bauzeit von
1971 - 1972
Lok mit Betriebsnummer 3029
Die kleine Lokomotive besitzt erhabene Aufschriften
unter dem Führerstand untereinander Märklin
sowie 3029. Ein angedeutetes
beidseitiges Dreilichtspitzensignal ohne jegliche
Funktion. Das Licht wurde schwarz belassen. Ein
Handumschalter für die Fahrtrichtung wurde mit einem
langen aber abgewinkelten Handhebel hergestellt. Der
Antrieb im Führerstand untergebracht, ist in schwarz
lackiert. Die Fahrgestell incl. der Zylinder sin
ebenfalls schwarz lackiert bei diesem Modell. Die
Speichenräder und das Antriebsgestänge, was mit
Sprengringen befestigt ist, sind in blanker, sprich
silbriger Ausführung. Die verwendete Kupplung ist vom
Typ 8A.
Die Lokomotive wurde auch für die Primex Zugpackungen
2730 und 2731 genommen. |
Variante 3020.02: |
Bauzeit von
1973 - 1974
Lok mit Betriebsnummer 3029
Ausführung wie Variante 3020.01, jedoch wurde der
Handschalt hebel in gerader gekürzter Form montiert.
Diese Variante wurde nur noch der Zugpackung 2730
beigelegt. |
Variante 30203: |
Bauzeit von
1974 - 1975
Lok mit Betriebsnummer 3029
Ausführung wie Variante 3020.01, jedoch wurde dass
Fahrgestell und die Zylinderblöcke rot lackiert, ebenso
der Antriebsblock im Führerstand. Die Achsfolge durch
einen zusätzlichen Radsatz auf den Typ C geändert. Die
Pufferbohlen blieben in schwarz. Das Treibgestänge wurde
ab dieser Variante mit Sechskantschrauben befestigt. Die
Lokomotive bekam einen elektromechanischen Umschalter
und der handschalthebel entfiel.
Diese Maschine wurde nicht mehr für Zugpackungen
verwendet. |
Variante 3020.04: |
Bauzeit von
1974 - 1975
Lok mit Betriebsnummer 3029
Ausführung wie Variante 3020.03, jedoch wurden die
Speichenräder in rot lackierter Ausführung montiert.
Dafür wurde dann die Treibstange wieder mit Sprengringen
befestigt. Das angedeutete Dreilichtspitzensignal vorne
und hinten wurde mit silbernerer Farbe dargestellt. |
Variante 3020.05: |
Bauzeit von
1976 - 1980
Lok mit Betriebsnummer 3029
Ausführung wie Variante 3020.04, jedoch wurden wieder
die Treibstangen mit einer Sechskantschraube an den
Rädern befestigt. |

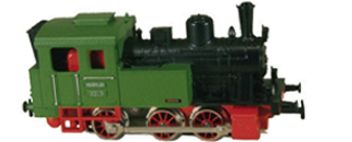

Variante 3020.06: |
Bauzeit 1984
Lok mit Betriebsnummer 3029
Ausführung wie Variante 3020.05, jedoch Wurden bei
dieser Variante die Pufferbohlen in rot ausgeführt. Das
Kunststoffgehäuse wurde in schwarz mit grünem
Führerstand und Wasserkessel lackiert. Die Griffstangen
und erhabenen Aufschriften sind silbern ausgeführt bzw.
lackiert. Diese Variante wurde für die
Jubiläumszugpackung 2760 gefertigt. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7154 |
Schleifer: |
1 Stück |
7185 |
Pantograph: |
nicht vorgesehen! |
nicht vorgesehen! |
Leuchtmittel: |
1 Stück |
60010 |
Bürsten: |
1 Stück |
60030 |
Fahrrichtungsschalter: |
1 Stück |
20824 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleisungsantrieb (HLA) |
|
Bezeichnung |
Menge |
Artikelnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60903 |
Anker 5 polig mit 8 Zähnen: |
1 Stück |
210888 |
Permanentmagnet: |
1 Stück |
224615 |
Motorschild: |
1 Stück |
224613 |
Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU
(alternativ) |
1 Stück |
51961 |
TAMS
(alternativ) |
1 Stück |
70-04300-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
|
