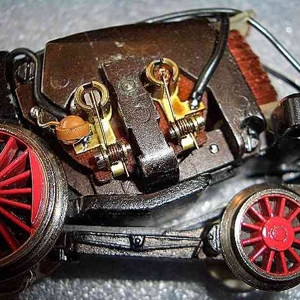

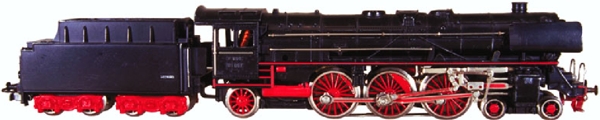

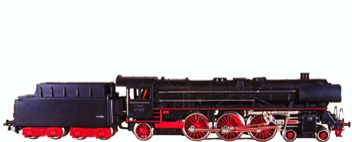

Märklin Dampflokomotive - BR 01 097 - Artnr. 3026   Das Modell     Das Original     Bilder für CS2 und WDP   Bild für die CS-2: Bild für WinDigiPet:   Beschreibung   Epoche nach NEM: 3 Artikelnummer: 3026 Baureihe: 01 097 Bahngesellschaft: DB Einsatz als: Schnellzug-Schlepptenderlokomotive Höchstgeschwindigkeit: 120 - 130 Km/h Fahrgestell: Guss schwarz Gehäuse: Guss schwarz Antrieb: Analog Motor: Großer Scheibenkollektor (LFCM = Large Flat Collector Motor) Angetriebene Achsen: 3 Stück die über Kuppelstangen verbunden sind Achsenfolge: 2' C 1' Gewicht: 810 Gramm incl. Tender Länge über Puffer: 280 mm Decoder Serienmäßig: nein Adresse ab Werk: keine Funktionen der F-Tasten: F0= F1= F2= F3= F4= F5= F6= F7= F8= F9= F10= F11= F12= F13= F14= F15= F16=   Variante 3026.01: Bauzeit 1958 Lok mit Betriebsnummer 01 097 An dem schwarzes Gußgehäuse sind alle Griffstangen und Handläufe angesetzt. Am hinteren Teil des Kessels befinden sich die Schmierlöcher für die Motorankerwelle. Der Kessel vorne besitzt Windleitbleche vom Typ Witte, Das vordere  Zweilichtspitzensignal wird von Lampenbügel eingefasst. Die Fenster im Führerstand sind nicht hinterlegt. Die Aufschriften F 800, sowie die Betriebsnummer 01 097 sind erhaben ausgeführt und blank. Umlauf und Treppen sind rot angedeutet. Das schwarze Fahrgestell besitzt rote Speichenräder und die Kuppelstangen sind rot ausgelegt. Die an der Lok befindliche Kupplung ist vom Typ 0B. Der Vierachsige schwarze Kunststofftender mit der Achsenfolge 2' 2' T 34, ist mit der Lokomotive fest verkuppelt. Die Aufschriften F 809/1 sind silbern erhaben. Die Speichenräder des Tenders sind in blanker Ausführung mit roten Kunststoffblenden versehen. Die Telexkupplung des Tenders ist vom Typ 11B. Variante 3026.02: Bauzeit 1959 Lok mit Betriebsnummer 01 097 Ausführung wie Variante 3026.01, jedoch wurde auf dem Tender die erhabene Aufschrift auf die Artikelnummer 3026 geändert. Variante 3026.03: Bauzeit 1959 Lok mit Betriebsnummer 01 097 Ausführung wie Variante 3026.02, jedoch wurde auf dem Tender die erhabene Aufschrift auf die Artikelnummer 3027 geändert und hinzu kam noch die Betriebsnummer 01 097. Dieser Tender musste auch für die Baureihe 44 (3027) herhalten, obwohl die Betriebsnummer nicht passte bzw. stimmte.   Verschleißteile & Ersatzteile   Bezeichnung Menge Bestellnummer Haftreifen: 2 Stück 7152 Schleifer: 1 Stück 7185 Pantograph: nicht vorgesehen nicht vorgesehen Leuchtmittel: 1 Stück 600150 Bürsten: 1 Satz 600300 Fahrrichtungsschalter: 1 Stück 208240 Raucheinsatz: 1 Stück 7226 alt. Seuthe Nr. 10   Digitaler Umbausatz Hochleisungsantrieb (HLA)   Bezeichnung Menge Bestellnummer Digitaler HLA Umrüstsatz: 1 Stück alt 60904 neu 60944 Anker 5 polig mit 7 Zähnen: 1 Stück 214118 Permanentmagnet: 1 Stück 210882 Motorschild: 1 Stück 210881 Zylinder-Schraube 3,0 X 12 mm 2 Stück 784810 Lötfahne als Massestützpunkt: 1-2 Stück je nach Bedarf 212230 Entstördrossel 3,9µH: 2 Stück 516520 Steckfassung für Steckbirnchen: 1 Stück 604180 Lampenhalter für Steckbirnchen (alternativ): 1 Stück 276770 Steckbirnchen 16 - 22 Volt: 1 Stück 610080 Rauchgenerator: 1 Stück Seuthe Nr.11 alt. Nr.12 Hinweis zum Umbau auf HLA: Das Motorschild kann Original, so wie es ist nicht, verwendet werden! Es muss über dem letzten Antriebsrad weggefräst werden und über eine neue selbstgebastelte Halterung wieder montiert werden. Siehe Foto im Kasten neben an.   Digitaler Umbausatz nur mit Permanentmagnet   Bezeichnung Menge Artikelnummer Märklin 1 Stück 220560 ESU 1 Stück 51961 TAMS 1 Stück 70-04100-01   Unterlagen   Bezeichnung Artikelnummer Ersatzteilblatt: Betriebsanleitung: Bitte hier wieder mal um eure Mithilfe, da ich eine diese nicht besitze bzw. habe.    Für die Richtigkeit und Vollständigkeit aller Angaben, so wie die Lieferfähigkeit der o. g. Ersatzteile, übernehme ich weder eine Haftung noch eine Garantie !!! Sollten sich Fehler eingeschlichen haben, werden diese nach kurzer Info von Ihnen, sofort korrigiert.
