Märklin Elektrolokomotive - BR 140 - Artnr. 3040 |
|
|
| Vorbild |
|
|
 |
|
|

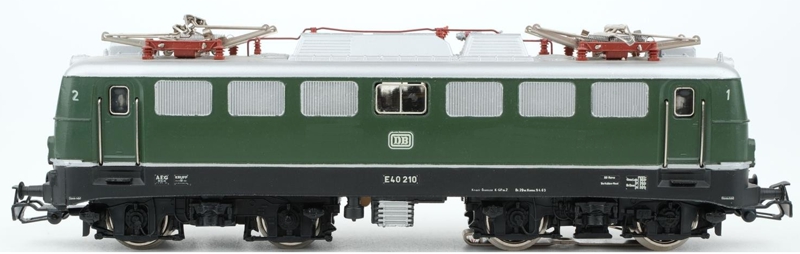

| Modell |
| |
 |
|
|
| OVP |
|
|
  |
|
|
| Bilder für CS2 und WDP |
|
|

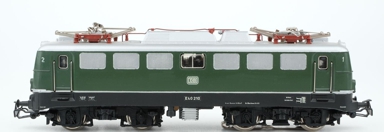

| Bild für die CS-2: |
 |
|
| |
| Beschreibung |
|
|
| Epoche nach NEM: |
3 + 4 |
| Artikelnummer: |
3040 |
| UVP
Erscheinungsjahr: |
22,60 € |
| Baureihe: |
E 40 210 |
| Bahngesellschaft: |
DB=Deutsche
Bundesbahn
 |
| Einsatz als: |
Elektro-Güterzug-Lokomotive |
| Höchstgeschwindigkeit: |
100 Km/h |
| Länge über Puffer: |
181 mm |
| Gewicht ca.: |
??? Gramm |
| Gehäuse: |
Guss grün |
| Fahrgestell: |
Blechrahmen
schwarz |
| Angetriebene Achsen: |
2 |
| Achsenfolge: |
Bo' Bo' |
| Motor: |
SFCM=Small Flat Collector Motor=kleiner
Scheibenkollektor Motor |
| Antrieb: |
analog |
| Ansteurung: |
Fahrtrichtungsschalter |
| Decoder: |
keinen |
| Protokoll: |
keins |
| Werksadresse: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|
| Variante 3040.01: |
Bauzeit 1965
Lok mit Betriebsnummer E 40 210
Das Dach des grün lackiertem Gehäuse ist silbern. Die
darauf befindlichen Isolatoren und Leitungen sind in
rotbraun gehalten.
Die Pantographen entsprechen dem Typ 8A. Am unteren Ende
des Gehäuses befindet sich ein schwarz lackierter
Rahmen, der durch eine umlaufende silberne Linie den
grün lackiertem Bereich trennt. Au jeder Seiten Fläche
befinden sich jeweils sechs einzelne in drei Paaren
aufgeteilte Lüftungsgitter in silbern lackiert. Die
Fenster sind transparent in silbernen Rahmen eingesetzt.
Alle Griffstangen sind aus Draht separat angesetzt. Alle
Beschriftungen und Logos wie z. B. die Betriebsnr.,
Führerstandskennzeichnung, DB-Logo, usw. sind weiß
aufgedruckt. Die Betriebsnummer E 40 210
befinden sich auf erhabenen Flächen. Das an den
Stirnseiten befindliche Dreilichtspitzensignal, ist mit
der Fahrtrichtung wechselnd. Die über den unten
liegenden weißen Lampen in rot, sind nur Attrappen.
Der schwarze Blechrahmen besitzt 2 Drehgestelle, wovon
eines mit vier Haftreifen angetrieben wird. Die
Scheibenräder werden durch schwarze Drehgestellblenden
aus Kunststoff verdeckt. Der untere Lüfter ist schwarz
lackiert. Der Umschalter für Ober und Unterleitung
befindet sich auf der Unterseite gegenüber dem Lüfter.
Die Puffer wurden mit weißen Sicherheitsringen versehen. Die verbaute Kupplung entspricht dem Typ 6D. |
| Variante 3040.02: |
Bauzeit von
1965 - 1971
Lok mit Betriebsnummer E 40 210
Ausführung wie Variante 3040.01, jedoch entfiel der
automatische Lichtwechsel mit Änderung der
Fahrtrichtung. |
| Variante 3040.03: |
Bauzeit von
1972 - 1974
Lok mit Betriebsnummer 140 210-6
Ausführung wie Variante 3040.02, jedoch wurde die
geänderte Betriebsnummer 140
210-6,
nach wie vor auf einer erhabenen Fläche weiß
aufgedruckt.
Ab 1975 bis einschließlich 1980, wurde die Maschine noch
als Teilesatz mit der Artikelnummer 3940 vertrieben. |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Haftreifen: |
2 Stück |
7153 |
| Schleifer: |
1 Stück |
7164 |
| Pantograph: |
2 Stück |
215000 |
| Leuchtmittel: |
2 Stück |
600150 |
| Bürsten: |
1 Stück |
601460
|
| Fahrrichtungsschalter: |
1 Stück |
208240 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
| Kupplung vorne: |
1 Stück |
214840 |
| Kupplung
hinten: |
1 Stück |
214840 |
| Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
| Anker 5 polig mit
8 Zähnen: |
1 Stück |
210888 |
| Motorschild: |
1 Stück |
224613 |
|
Permanentmagnet: |
1 Stück |
224615 |
|
Motorbürsten: |
1 Satz |
601460 |
| Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
| Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
| Entstördrosseln 3,9µH: |
2 Stück |
516520 |
| Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
| Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
| Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
| Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
220450 |
| ESU
(alternativ) |
1 Stück |
51961 |
| TAMS
(alternativ) |
1 Stück |
70-04200-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Download |
| Ersatzteilblatt: |
 |
| Betriebsanleitung: |
|
|
|
|
| Bilder & Daten für WinDigiPet (WDP) |
|
|

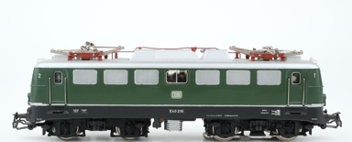

| Bild für WinDigiPet: |
 |
| Daten WDP
Datenbank: |
A = 2,8 cm
B = 19,1 cm
C = 2,8 cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
Stand 2013-02-23 |
