Märklin Elektrolokomotive - BR 150 X - Artnr. 3046 |
|
Vorbild |
|
|
|

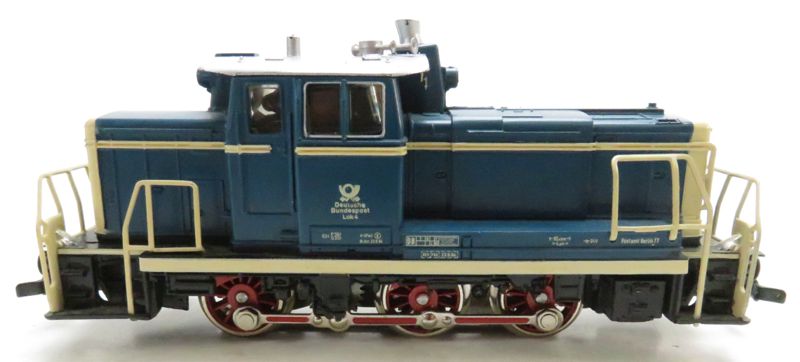

Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 und WDP |
|

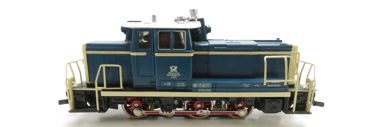

Bild für die CS-2+3: |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3045 |
UVP
Erscheinungsjahr: |
33,95 € |
Baureihe: |
150X (ex 44) |
Betriebsnummer: |
205 |
Bahngesellschaften: |
SNCF=Société nationale des chemins de fer français nationale
Französische Eisenbahngesellschaft |
Einsatz als: |
Schlepptender-Güterzug-Lokomotive |
Höchstgeschwindigkeit: |
80 Km/h |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Guss schwarz /
grün |
Antrieb: |
Analog |
Motor: |
Großer Scheibenkollektor Motor (LFCM =
Large Flat Collector Motor) |
Angetriebene Achsen: |
5 |
Achsenfolge: |
1' E |
Gewicht: |
??? |
Länge über Puffer: |
280 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3046.01: |
Bauzeit von
1965- 1973
Lok mit Betriebsnr. 150 X 29
Das grüne Guss Gehäuse ist am vorderen Teil des Kessels
schwarz lackiert. Zylinder, Dach Führerstand,
Schornstein und Pufferbohle sind ebenfalls schwarz
lackiert. Alle Fenster sind mit Cellonscheiben
hinterlegt. Alle Handläufe und Griffstangen wurden
separat angesetzt. Die Lampenstangen sind aus blankem
Draht montiert. Das Zweilichtspitzensignal wechselt
nicht mit der Fahrtrichtung. Die Maschine verfügt
bereits über einen integrierten Rauschgenerator Seuthe
Nr. 10. Links und rechts der Lokomotive befinden sich am
hinteren Teil des Kessels zwei Schmierlöcher für die
Ankerwelle. Die Speisepumpe befindet sich richtigerweise
links und die Luftpumpe rechts. Die Aufschriften am
Führerstand sind gelb auf einer roter Fläche
aufgedruckt. Auf der Rauchkammertüre befindet sich
ebenfalls die Betriebsnummer 150 X 29.
Der hintere Teil des Führerstandes wurde durch ein
schwarzes Blech abgedeckt.
Das schwarze Guss - Gelenkrahmen, auch Knickrahmen
genannt, wird von fünf Achsen angetrieben. Die Radsätze
bestehen aus schwarzen Speichenräder. Der Vorläufer
wurde mit sechs Speichen ausgeliefert. (Angeblich sollen
auch welche mir neun ausgeliefert worden sein). Das
silberne Gestänge ist schwarz ausgelegt. Die Kupplung
vorne der Lokomotive entspricht dem Typ 6E.
Der Vierachsige Kunststofftender verfügt über schwarze
Speichenräder die durch Kunststoffblenden in schwarz
abgedeckt.
Die Aufschrift der Betriebsnummer 34.X.223
auf dem Tender ist gelb auf roten Hintergrund. Auf
der Rückseite des Tenders ist das runde
SNCF-Logo.
Betriebsnummer gelb auf rot 150 X 29
aufgedruckt, so wie ein rundes Der Tender ist durch eine
Schraube mit der Lokomotive fest verbunden. Der Tender
verfügt über eine Kupplung vom Typ 6B.
Die Lokomotive wurde noch als Teilesatz 3946 von 1974 -
1980 verkauft. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7153 |
Schleifer: |
2 Stück |
7175 |
Pantograph: |
nicht vorgesehen! |
nicht vorgesehen! |
Leuchtmittel: |
1 Stück |
600100 |
Bürsten: |
1 Stück (Satz) |
600300 |
Fahrrichtungsschalter: |
1 Stück |
211750 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung: |
je 1 Stück |
203820 Lok /
701540 Tender |
Raucheinsatz: |
1 Stück |
600270 |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler Umrüstsatz komplett: |
1 Stück |
60944 |
Anker 5 polig mit
7 Zähnen: |
1 Stück |
214118 |
Motorschild: |
1 Stück |
210881 |
Permanentmagnet: |
1 Stück |
210882 |
Zylinder-Schraube
3,0 X
12 mm: |
2 Stück |
784810 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
1 Stück |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Die beiden Schleiferkabel (rot) müssen zusammen
verklemmt werden.
Es Empfiehlt sich den Rauchgenerator 11 oder 12
einzubauen, damit der Decoder bei gleichzeitiger Nutzung
der Telexkupplung nicht überlastet wird. |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU
(alternativ) |
1 Stück |
51960 |
TAMS
(alternativ) |
1 Stück |
70-04100-01 |
|
|
Unterlagen |
|
Bezeichnung |
Artikelnummer |
Ersatzteilblatt: |
|
Betriebsanleitung: |
|
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

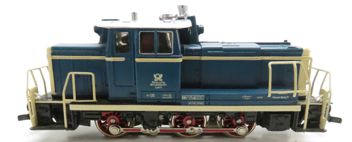

Bild für WinDigiPet: |
|
Daten für die WDP
Datenbank: |
A = ?,? cm
B = 28,0 cm
C = ?,? cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2012-09-03 |
