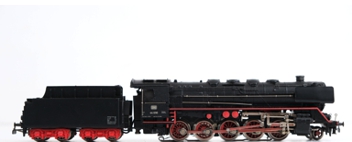

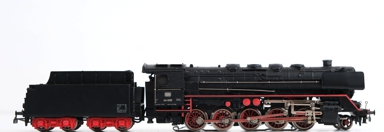

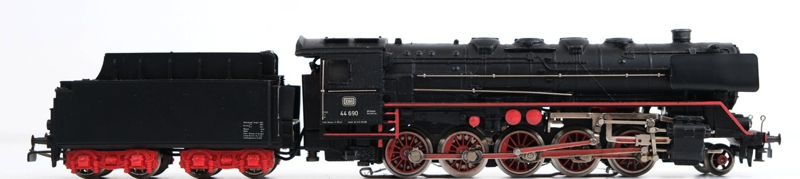

Märklin Dampflokomotive - BR 44 - Artnr. 3047   Original     Das Modell     OVP     Bilder für CS2 und WDP   Bild für die CS-2:     Beschreibung   Epoche nach NEM: 3 Artikelnummer: 3047 UVP Erscheinungsjahr: 34,00 € Baureihe: 44 Bahngesellschaft: DB=Deutsche Bundesbahn Einsatz als: Dampf-Güterzug-Schlepptenderlokomotive Höchstgeschwindigkeit: 70-80 Km/h vorwärts und 50 Km/h rückwärts Fahrgestell: Guss schwarz Gehäuse: Guss schwarz Antrieb: Analog Motor: Großer Scheiben Kollektor Motor (LFCM=Large Flat Collector Motor) Angetriebene Achsen: 5 über Zahnräder und Kuppelstangen Achsenfolge: 1' E  Gewicht: 1060 Gramm incl. Tender Länge über Puffer: 285 mm Decoder: nein Adresse ab Werk: keine Funktionen der F-Tasten: F0= F1= F2= F3= F4= F5= F6= F7= F8= F9= F10= F11= F12= F13= F14= F15= F16=   Variante 3047.01: Bauzeit 1964 Lok mit Betriebsnummer 44 690 An der Lokomotive befinden sich je Seite ein Schmierloch zur Schmierung der Motorankerwelle. Die Fenster im Führerhaus wurden mit Cellon Scheiben ausgestattet. Handläufe und Griffstangen würden aus Draht angesetzt. Die am Kessel angebrachten Windleitbleche entsprechen dem Typ Witte. Die Maschine wurde mit einem Rauchentwickler, einem Dreilichtspitzensignal incl. Lampenstangen vorne, sowie eine angebrachte Telex Kupplung am Tender Typ 11 B. Die am Fahrgestell befindlichen Vorlaufräder sind mit 6 Speichen vorhanden. Die Beschriftung besteht aus erhabenen blanken Märklinemblem auf den Zylindern, am Führerstand mit je zwei Seitenfenstern sind erhabene blanke Aufschriften an der Lok und silberne erhabene Aufschriften am Tender angebracht. Das Gestänge besitzt den Kreuzkopf des Typ 3. Auf der Lok der ist der Schriftzug 3047 und auf dem Tender 3027 vorzufinden. Der Tender dieser Lok ist in vierachsig mit der Achsenfolge 2' 2' T 34 und besteht aus Kunststoff. Der Tender wurde wegen der Telexkupplung fest mit Lok, durch eine Schraube verbunden. Die vordere Kupplung an der Lokomotive besteht aus dem Typ 6 E Variante 3047.02: Bauzeit 1964 - 1965 Lok mit Betriebsnummer 44 690 Ausführung wie Variante 3047.01, jedoch wurde auf dem Tender die erhaben Aufschrift von 3027 auf 3047 geändert. Variante 3047.03: Bauzeit 1965 - 1971 Lok mit Betriebsnummer 44 690 Ausführung wie Variante 3047.02, jedoch bekommen Vorlaufräder 6 Speichen. Das Gestänge bekam einen neuen Kreuzkopf vom Typ 4 A. Der Führerstand wurde je mit einem Seitenfenster ausgestattet. Die Aufschriften wurden in gedruckter Form widergegeben. Die Rauchkammertüre bekam auch eine erhabene Betriebsnummer. Variante 3047.04: Bauzeit von 1972 - 1973 Lok mit Betriebsnummer 44 690 Ausführung wie Variante 3047.03, jedoch kamen einige Maschinen mit einem 9 Speichen Vorläufer in den Handel. Das Märklinemblem auf den Zylindern, verschwand und es wurde nur noch eine erhaben Fläche dargestellt. Leider wurde die Maschine nur noch als Teilesatz 3947 von 1974 - 1980 vertrieben.   Verschleißteile & Ersatzteile   Bezeichnung Menge Bestellnummer Haftreifen: 2 Stück 7153 Schleifer: 2 Stück 7175 Pantograph: nicht vorgesehen! nicht vorgesehen! Leuchtmittel: 1 Stück 600100 Bürsten: 1 Satz 600300 Fahrrichtungsschalter: 1 Stück 229700 Schaltschiebefeder: 1 Stück 7194 Kupplung vorne: 1 Stück 203810 Kupplung hinten: 1 Stück 212520 (Tender) Raucheinsatz: 1 Stück 7226 altern. Seuthe Nr. 10   Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM   Bezeichnung Menge Bestellnummer Digitaler HLA-Motor-Umrüstsatz: 1 Stück 60944 Anker 5 polig mit 7 Zähnen: 1 Stück 214118 Motorschild: 1 Stück 210881 Permanentmagnet: 1 Stück 210882 Motorbürsten: 1 Satz 601460 Zylinder-Schraube 3,0 X 12mm 2 Stück 784810 Lötfahne als Massestützpunkt: 1-2 Stück je nach Bedarf 212230 Entstördrossel 3,9µH: 2 Stück 516520 Steckfassung für Steckbirnchen: 1 Stück 604180 Lampenhalter für Steckbirnchen (alternativ): 1 Stück 276770 Steckbirnchen 16 - 22 Volt: 1 Stück 610080 Rauchgenerator: 1 Stück Seuthe Nr.11 altern. Nr.12 Hinweis zum Umbau auf HLA: Die beiden Schleiferkabel (rot) müssen zusammen verklemmt werden. Es Empfiehlt sich den Rauchgenerator 11 oder 12 einzubauen, damit der Decoder bei gleichzeitiger Nutzung der Telexkupplung nicht überlastet wird.     Digitaler Umbausatz nur mit Permanentmagnet LFCM   Bezeichnung Menge Artikelnummer Märklin 1 Stück 220560 ESU 1 Stück 51960 TAMS 1 Stück 70-04200-01   Unterlagen   Bezeichnung Download Ersatzteilblatt: Betriebsanleitung:   Bilder & Daten für WinDigiPet (WDP)   Bild für WinDigiPet: Daten für die WDP Datenbank: A =   ?,? cm B = 28,5 cm C =   ?,? cm   Für die Richtigkeit und Vollständigkeit aller Angaben, so wie die Lieferfähigkeit der o. g. Ersatzteile, übernehme ich weder eine Haftung noch eine Garantie !!! Sollten sich Fehler eingeschlichen haben, werden diese nach kurzer Info von Ihnen, sofort korrigiert. Stand 2012-04-19 !! keine Navigation vorhanden? Hier klicken !!
