Märklin Elektrolokomotive - BR Ae 6/6 - Artnr.
3050 |
|
Vorbild |
|
|
|
Das Modell |
|
|
|
OVP |
|
|
|
Bilder für CS-2
+ CS-3 |
|
Bild für die CS-2
+ 3: |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3050 |
UVP Erscheinungsjahr: |
??,?? € |
Baureihe: |
Serie Ae 6/6 |
Bahngesellschaft: |
SBB=Schweizer Bundes Bahn |
Einsatz als: |
Elektro-Mehrzweck-Lokomotive |
Höchstgeschwindigkeit: |
140 Km/h |
Fahrgestell: |
Guss schwarz |
Gehäuse: |
Guss grün |
Antrieb: |
Analog |
Motor: |
Großer Scheiben Collector Motor (LFCM =
Large Flat Collector Motor) |
Angetriebene Achsen: |
3 |
Achsenfolge: |
Co' Co' |
Gewicht: |
665 Gramm |
Länge über Puffer: |
200 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3050.01: |
Bauzeit von
1964 - 1977

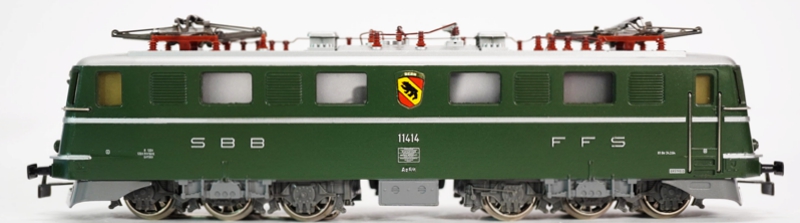

Lok mit Betriebsnr. 11414
Das grüne Guss Gehäuse hat auf seinem silberfarbenen Dach
Pantographen vom Typ 8A. Die Dachleitungen sind
vernickelt und die Isolatoren haben eine rotbraune
Farbgebung. Alle Fenster wurden mit Cellonscheiben
hinterlegt. Alle Griffstangen und Handläufe sind aus
vernickeltem Draht separat angesetzt. Das
Dreilichtspitzensignal ist mit der Fahrtrichtung
wechselnd. Die erhabenen, zum Teil umlaufende
Zierstreifen sind silbern ausgeführt. Die Lüftungsgitter
zwischen den Fenstern sind im gleichen grün lackiert wie
das Gehäuse. Das Wappen des Kantons Bern befindet sich
an den Seiten. Es wurden weitere Wappen andere Kantone
zum Austausch lose beigelegt. Alle Aufschriften wurden
silbern lackiert bzw. aufgedruckt. Die Kennzeichnung auf
einer Seite SBB + CFF und auf der Gegenseite SBB + FFS
wurden erhaben ausgeführt. Das Blechfahrgestell besitzt
ein graues Fahrwerk mit zwei Drehgestellen. Eines der
Drehgestelle wird von drei Achsen angetrieben. Die
Speichenräder sind silbergrau lackiert. Die
Bremsatrappen sind aus grauem Kunststoff gefertigt.
Die vorhandenen Kupplungen entsprechen dem Typ 6C. |
Variante 3050.02: |
Bauzeit 1978
Lok mit Betriebsnr. 11414
Wie die Variante 3050.1, jedoch wurden andere
Pantographen vom Typ 8B montiert. |
Variante 3050.03: |
Bauzeit von
1979 - 1985
Lok mit Betriebsnr. 11414
Wie die Variante 3050.1, jedoch die Pantographen
abermals geändert in den Typ 8C. Im gleichen Atemzug
wurden die Dachleitungen aus braun lackiertem Draht
montiert. |
Variante 3050.04: |
Bauzeit 1993
Lok mit Betriebsnr. 11414
Wie die Variante 3050.1, jedoch mit vernickelten
Dachleitungen.
Es handelt sich hierbei um ein Jubiläums - Sondermodell
zum Märklin Schweiz Vertrieb von 1973 - 1993. Um dieses
Sondermodell von den anderen Varianten zu unterscheiden,
befindet sich auf der Unterseite dieses Modells ein
Messingschild mit schwarz hinterlegter Gravur:
Jubiläumsmodell
Märklin Schweiz
1973 - 1993 |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7153 |
Schleifer: |
1 Stück |
7164 |
Pantograph: |
2 Stück |
215000 |
Leuchtmittel: |
2 Stück |
600150 |
Bürsten: |
1 Satz |
600300 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung: |
2 Stück |
217080 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60944 |
Anker 5 polig mit
8 Zähnen: |
1 Stück |
210888 |
Motorschild: |
1 Stück |
214121 |
Permanentmagnet: |
1 Stück |
210882 |
Zylinder-Schraube 3,0 X
12mm |
2 Stück |
784810 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU |
1 Stück |
51960 |
TAMS |
1 Stück |
70-04100-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
|
Betriebsanleitung: |
|
|
|
Bilder & Daten für WinDigiPet (WDP) |
|
Bild für WinDigiPet: |
|
Daten für die WDP
Datenbank: |
A = ?,? cm
B = 20, cm
C = ?,? cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
