Märklin Elektrolokomotive - BR 151 - Artnr.
3058 |
|
Vorbild |
|
|
|

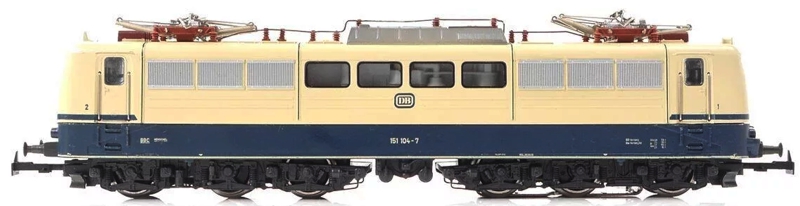

Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 und WDP |
|

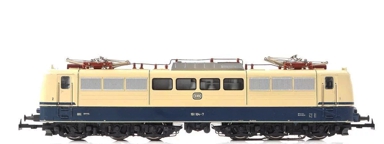

Bild für die CS-2: |
|
|
|
Beschreibung |
|
Epoche: |
4 |
Artikelnummer: |
3058 |
UVP Erscheinungsjahr: |
64,10 € |
Baureihe: |
151 |
Bahngesellschaft: |
DB=Deutsche-Bundesbahn |
Einsatz als: |
Elektro-Güterzug-Lokomotive |
Höchstgeschwindigkeit: |
120 Km/h |
Fahrgestell: |
Guss
schwarz |
Gehäuse: |
Kunststoff grün |
Antrieb: |
Analog |
Motor: |
Trommel Kollektor Motor (DCM = Drum Collector Motor) |
Angetriebene Achsen: |
3 |
Achsenfolge: |
Co´ Co´ |
Gewicht: |
542 Gramm |
Länge über Puffer: |
222 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3058.01: |
Bauzeit 1976
Lok mit Betriebsnr. 151 104-7
Gehäuse und Dach sind in beigen Kunststoff gehalten. Die
Lüftungsgitter auf dem Dach, an den Längsseiten und der
Aufbau auf dem Dach sind silber farbig. Die Laufstege sind
beige
gefärbt. Isolatoren und Dachleitungen in rotbrauner
Farbgebung. Die Signalhörner auf dem Dach sind
angegossen und ebenfalls in beige. Die Pantographen
entsprechen dem Typ 8A.
Griffstangen sind separat angesetzt. Die Eingebauten
Fenster bestehen aus transparentem Kunststoff. Die
Seitenfenster besitzen einen schwarzen Rahmen und die
Frontfenster einen silbernen. Die Inneneinrichtung ist
hellgrau ausgeführt. Das Dreilichtspitzensignal ist mit
der Fahrtrichtung wechselnd. Alles Aufschriften sind in
beige aufgedruckt. Das DB Logo und die
Führerstandskennzeichnung 1 und
2 sind in ozeanblau.
Das ozeanblaue Gußfahrgestell mit zwei Drehgestellen, wir
von einem Drehgestell mit vier Haftreifen angetrieben.
Die Scheibenräder sind schwarz hinterlegt. Die Fahrwerksnachbildung besteht aus
dunkelgrauem
Kunststoff. Die verbaute Kupplung entspricht dem Typ 7C. |
Variante 3058.02: |
Bauzeit von
1977 - 1978
Lok mit Betriebsnr. 151 104-7
Wie die Variante 3058.1, jedoch wurden die Signalhörner
und die Antenne silbergrau ausgeführt. Wobei die
Signalhörner separat eingesteckt sind. Die Pantographen
entsprechen nun dem Typ 8B.
Die Scheibenräder haben nun eine rote Hinterlegung. |
Variante 3058.03: |
Bauzeit von
1978 - 1991
Lok mit Betriebsnr. 151 104-7
Wie die Variante 3058.2, jedoch wurden die Pantographen
wieder geändert und zwar diesmal in den Typ 8C |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
4 Stück |
7153 |
Schleifer: |
1 Stück |
7164 |
Pantograph: |
2 Stück |
215000 |
Leuchtmittel: |
2 Stück |
600150 |

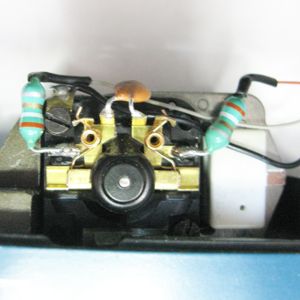

Bürsten: |
1 Satz |
601460 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung: |
2 Stück |
704120 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) DCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60941 |
Anker 5 polig mit
8 Zähnen: |
1 Stück |
386820 |
Motorschild: |
1 Stück |
386948 |
Permanentmagnet: |
1 Stück |
389000 |
Zylinder-Schraube
2,0 X
12mm |
2 Stück |
785120 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
235690 |
ESU |
1 Stück |
51962 |
TAMS |
1 Stück |
70-04300-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

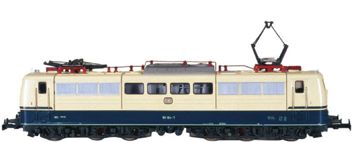

Bild für WinDigiPet: |
|
Daten WDP
Datenbank: |
A = 2,4 cm
B = 22,2 cm
C = 2,4 cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2012-12-18 |
