Märklin Dieselokomotive - BR 220 - Artnr
3081 |
|
Vorbild |
|
|
|
Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 und WDP |
|

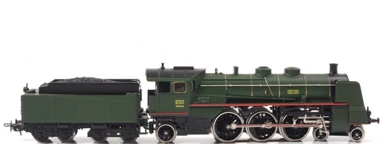

Bild für die CS-2: |
|

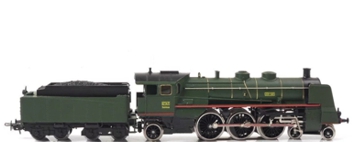

Bild für WinDigiPet: |
|
|
|
Beschreibung |
|
Epoche: |
4 |
Artikelnummer: |
3081 |
UVP Erscheinungsjahr: |
62,90 € |
Baureihe: |
220 |
Bahngesellschaft: |
DB= Deutsche Bundesbahn
|
Einsatz als: |
Diesel-Mehrzweck-Lokomotive |
Höchstgeschwindigkeit: |
140 Km/h |
Fahrgestell: |
Blech schwarz |
Gehäuse: |
Guss ozeanblau
/ beige |
Antrieb: |
Analog |
Motor: |
Trommel Collector Motor (DCM=Drum Collector Motor) |
Angetriebene Achsen: |
2 |
Achsenfolge: |
B´ B´ |
Gewicht: |
445 Gramm |
Länge über Puffer: |
210 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3081.01: |
Bauzeit von
1984 - 1988
Lok mit Betriebsnr.: 220 012-9
Das Gußgehäuse in ozeanblau und beige, besitzt ein Dach
mit seinen Nachbildungen, die ebenfalls in ozeanblau
vorhanden sind.
Der untere Rahmenstreifen des Gehäuses ist auch
ozeanblau gehalten. Sämtliche Fenster sind mit
Cellonscheiben hinterlegt. Die Führerstandsfenster
verfügen über einen silbernen Rahmen. Alle Aufschriften
sind in beige aufgedruckt. die vorhandenen Griffstangen
sind angesetzt. Das Dreilichtspitzensignal ist mit der
Fahrtrichtung wechselnd. Das unten angedeutete rote
Schlusslicht ist nur angedeutet und daher funktionslos.
Die Lampen besitzen einen silberne Zierrandumfassung.
Der schwarze Fahrgestellrahmen aus Blech, besitzt zwei
Drehgestelle. Ein Drehgestell ist mit vier Haftreifen
ausgestattet und für den Antrieb zuständig. Die
vorhandenen Scheibenräder sind schwarz hinterlegt. Die
schwarze Fahrwerksnachbildung besteht aus Kunststoff.
Die Pufferbohle ist ebenfalls in schwarz lackierter
Ausführung. Die verbaute Kupplung entspricht dem Typ 6D. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
4 Stück |
7154 |
Schleifer: |
1 Stück |
7183 |
Pantograph: |
nicht
vorgesehen! |
nicht vorgesehen! |
Leuchtmittel: |
2 Stück |
600100 |
Bürsten: |
1 Satz |
600300 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung: |
2 Stück |
211660 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60944 |
Anker 5 polig mit
7 Zähnen: |
1 Stück |
214118 |
Motorschild: |
1 Stück |
210881 |
Permanentmagnet: |
1 Stück |
210882 |
Zylinder-Schraube
3,0 X
12mm |
2 Stück |
784810 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Zum Umbaubericht der 3021 einfach links auf
das Bild
klicken!
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
220560 |
ESU |
1 Stück |
51960 |
TAMS |
1 Stück |
70-04100-01 |
|
|
Bezeichnung |
Download |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
