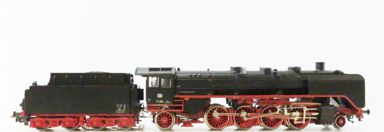

Märklin Dampflokomotive - BR 41 - Artnr
3082 |
|
Vorbild |
|
|
|
Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 und WDP |
|
Bild für die CS-2: |
|
Bild für WinDigiPet: |
|
|
|
Beschreibung |
|
Epoche: |
3 |
Artikelnummer: |
3082 |
UVP Erscheinungsjahr: |
73,85 € |
Baureihe: |
41 |
Bahngesellschaft: |
DB= Deutsche Bundesbahn
|
Einsatz als: |
Güter-Schlepptender-Dampflokomotive |
Höchstgeschwindigkeit: |
90 km/h vorwärts und 50 km/h rückwärts |
Fahrgestell: |
Guss rot /
Tender Kunststoff rot |
Gehäuse: |
Guss und
Kunststoff schwarz / Tender Kunststoff schwarz |
Antrieb: |
Analog |
Motor: |
Trommel Collector Motor (DCM=Drum Collector Motor) |
Angetriebene Achsen: |
4 |
Achsenfolge: |
1´ D 1´ |
Gewicht: |
552 Gramm |
Länge über Puffer: |
275 mm |
Decoder: |
nein |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3082.01: |
Bauzeit von
1978 - 1981
Lok mit Betriebsnr.: 41 334
Das schwarze Gußgehäuse mit Kunststoff Führerhaus
besitzt eingesetzte transparente Fenster. Der Kessel
besitzt 3 Dome und einen Kamin, der Für einen
Rauchgenerator (Seuthe # 10) vorgesehen ist. Teilweise
angegossene und freistehende Leitungen am Kessel, so wie
Tritte. Die Lokpfeife ist messingfarbig und separat
eingesteckt. Laufstege und und Tritte am Führerhaus,
sind kantig rot ausgelegt. Die Lokomotive verfügt an der
Lok über ein Dreilichtspitzensignal. Die unteren Lampen
besitzen Lampenbügel. Sämtliche Beschriftungen, Zeichen
und Logos sind weiß aufgedruckt. Der Kessel besitzt
Wagner Windleitbleche.
Das rot Gußfahrgestell wird von vier Achsen mit
Speichenräder, über Zahnräder angetrieben. Der hintere
Radsatz verfügt über Haftreifen.
Die Gestänge bestehen aus vernickeltem Blech und sind
rot ausgelegt. Der Kreuzkopf ist vom Typ 5. Die
Schieberschubstange ist aus Draht nachgebildet. Die Kupplung vorne ist vom Typ 6C.
Der Tenderaufbau ist aus schwarzem Kunststoff. Auf dem
Tender befindet sich Kohlenachbildungen. Das
Tenderdreilicht ist silbern ausgemalt und nicht
funktionsfähig. Die Leitern am hinteren Tender- ende
sind aus schwarz lackiertem Metall. Im Tender befindet
sich der Fahrtrichtungsschalter und die zwei u-förmigen
Ballastgewichte.
Das Tenderfahrgestell besteht aus rotem Kunststoff. Die
Achsfolge und der Typ Tender ist 2' 2' T 34. Der Tender
besitzt schwarz hinterlegte Scheibenräder. Der Tender
besitzt eine Kupplung vom Typ 6B.
Lok und Tender sind fest miteinander verbunden. |
Variante
3082.02: |
Bauzeit 1982
Lok mit Betriebsnr.: 41 334
Wie die Variante 3082.1, jedoch die montierten
Kreuzköpfe des Gestänges entsprechen dem Typ 6. |
Variante
3082.03: |
Bauzeit von
1978 - 1981
Lok mit Betriebsnr.: 41 334
Wie die Variante 3082.3, jedoch jedoch die montierten
Kreuzköpfe des Gestänges entsprechen dem Typ 6A. Die
Schieberschubstangestange an beiden Seiten besteht nun
aus gestanztem und vernickeltem Blech, was rot
hinterlegt ist. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
2 Stück |
7153 |
Schleifer: |
1 Stück |
7164 |
Pantograph: |
nicht
vorgesehen! |
nicht vorgesehen! |
Leuchtmittel: |
1 Stück |
600150 |
Bürsten: |
1 Satz |
601460 |
Fahrrichtungsschalter: |
1 Stück |
208240 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung: |
1 Stück (je) |
218430 Lok /
218420 Tender |
Raucheinsatz: |
1 Stück |
7226 oder Seuthe Nr. 10 |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) DCM |
|
Bezeichnung |
Menge |
Bestellnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60941 |
Anker 5 polig mit
7 Zähnen: |
1 Stück |
386820 |
Motorschild: |
1 Stück |
386940 |
Permanentmagnet: |
1 Stück |
389000 |
Zylinder-Schraube
2,0 X
12mm |
2 Stück |
785140 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
Entstördrossel 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
Rauchgenerator: |
1 Stück |
Seuthe Nr. 11 |
|
Hinweis zum Umbau auf HLA:
Zum Umbaubericht einfach links auf
das Bild
klicken! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
235690 |
ESU |
1 Stück |
51962 |
TAMS |
1 Stück |
70-04300-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2012.01.02 |
