Märklin Triebwagen - BR VT 21+VS 32 - Artnr. 3140 |
| |
| Vorbild |
| |
 |
|
|
| Modell |
|
|
|
| |
| OVP |
| |
 |
|
|
| Bilder für CS2 |
|
|

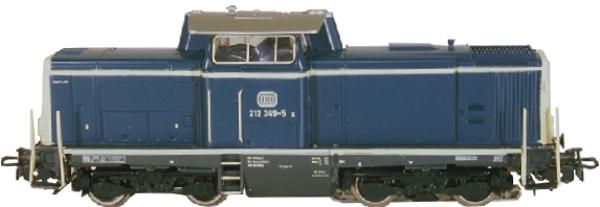

| Bild für die CS-2: |
 |
|
| |
| Beschreibung |
|
|
| Epoche nach NEM: |
3 |
| Artikelnummer: |
3140 |
| UVP
Erscheinungsjahr: |
???,?? € |
| Baureihe: |
BR VT 21+VS 32 |
|
Bahngesellschaft: |
STLB=Steiermärkischen
Landesbahnen
 |
| Einsatz als: |
Triebwagen |
| Höchstgeschwindigkeit: |
90 Km/h |
| Gehäuse: |
Kunststoff rot |
| Fahrgestell: |
Guss schwarz |
| Antrieb: |
Analog |
| Motor: |
Kleiner
Scheiben Kollektor Motor (SFCM=Small
Flat Collector Motor) |
| Angetriebene Achsen: |
1 |
| Achsenfolge: |
1A + 2 |
| Gewicht ca.: |
205 Gramm
Triebwagen + ??? Gramm Beiwagen |
| Länge über Puffer: |
297 mm |
| Decoder ab Werk: |
nein |
| Adresse ab Werk: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|
| Variante 3140.01: |
Bauzeit von
1984 - 1989
Lok mit Betriebsnummer keine
Der Schienenbus mit Beiwagen wurde 1984 als Exportmodell für
Österreich aufgelegt und ab 1985-1989 Weltweit
vertrieben.
Der Triebwagen besitzt ein hellblaues bis blau farbenes Dach auf
dem roten Gehäuse. Dazu einen dreiteilig gerillten umlaufenden
silbernen Zierstreifen. An den Stirnseiten befindet sich
jeweils das erhabene Märklin Logo. Die Fenster sind mit Cellonscheiben
hinterlegt und die Oberlichter an den Seiten, besitzen
dazu noch silberne Rahmen. Die Beschriftung
STEIERMÄRKISCHE LANDESBAHN sind
in blau aufgeführt. Das Dreilichtspitzensignal ist
nicht mit der Fahrtrichtung wechselnd und dient auch zur
Innenbeleuchtung
Das Gußfahrgestell in schwarz, mit der Achsfolge 1A,
wird von einer Achse mit Haftreifen angetriebenen. Die
Speichen-Radsätze sind vernickelt und schwarz. Die
vorhandene Kupplung entspricht dem Typ9.
Der Beiwagen entspricht exakt dem Triebwagen, nur mit
dem Unterschied, dass dieser als Dummy fungiert. Sprich
ohne Motor ist. |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Haftreifen: |
2 Stück |
7153 |
| Schleifer: |
2 Stück |
7164 |
| Pantograph: |
nicht vorgesehen! |
nicht vorgesehen! |
| Leuchtmittel: |
2 Stück |
600100 |
| Bürsten: |
1 Stück |
600300 |
| Fahrrichtungsschalter: |
1 Stück |
208240 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
| Kupplung
Triebwagen vorne: |
1 Stück |
209890
|
| Kupplung
Triebwagen
hinten: |
1 Stück |
209890 |
| Kupplung
Beiwagen vorne: |
1 Stück |
209890 |
| Kupplung
Beiwagen hinten: |
1 Stück |
209890 |
| Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
| Anker 5 polig mit 8 Zähnen: |
1 Stück |
210888 |
| Motorschild: |
1 Stück |
224613 |
| Permanentmagnet: |
1 Stück |
224615 |
| Motorbürsten: |
1 Satz |
601460 |
| Zylinder-Schraube 2,5 X
12 mm: |
2 Stück |
784820 |
| Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
| Entstördrossel 3,9µH: |
2 Stück |
516520 |
| Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
| Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
| Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
| Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
220450 |
| ESU
(alternativ) |
1 Stück |
51961 |
| TAMS
(alternativ) |
1 Stück |
70-04200-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Artikelnummer |
| Ersatzteilblatt: |
von 3016 |
| Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
|
| Bilder & Daten für WinDigiPet (WDP) |
|
|

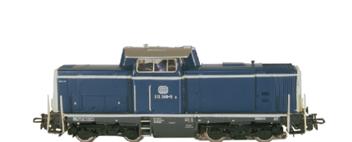

| Bild für WinDigiPet: |
|
| Daten WDP
Datenbank: |
A = ?,? cm
B = 29,7 cm
C = ?,? cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
Stand 2012-08-13 |
