Märklin Diesellokomotive - BR 212 - Artnr. 3374

Vorbild

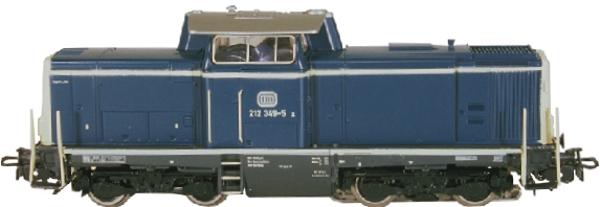

Das Modell

OVP

Bilder für CS-2

Bild für die CS-2:

Beschreibung

Epoche: 5
Artikelnummer: 3347
UVP Erscheinungsjahr: 73,70 €
Baureihe: 212
Bahngesellschaft: DB=Deutsche Bundesbahn
Einsatz als: Diesel-Mehrzweck-Lokomotive
Höchstgeschwindigkeit: 100 Km/h
Gehäuse: Kunststoff orientrot
Fahrgestell: Guss dunkelgrau
Antrieb: Analog
Motor: Großer Scheiben Collector Motor (LFCM=Large Flat Collector Motor)
Angetriebene Achsen: 2
Achsenfolge: B' B'
Gewicht: 305 Gramm
Länge über Puffer: 141 mm
Decoder: nein
Werksadresse: keine
Funktionen der F-Tasten:
F0= F1= F2=
F3= F4= F5=
F6= F7= F8=
F9= F10= F11=
F12= F13= F14=
F15= F16=
Variante 3347.01: Bauzeit von 1989 - 1995
Lok mit Betriebsnr. 212 242-2

Das orientrote Kunststoffgehäuse besitzt ein dunkelgraues Dach. Die Nachbildungen auf dem Dach entsprechen der Farbe des übrigen Daches. Die eingesetzten Fenster aus transparenten Kunststoff, sind eingesetzt und verfügen über einen silbernen Rahmen. Vordere und hintere Griffstangen sind aus weiß lackiertem Blech herstellt. Das DB-Logo, der umlaufende Zierstreifen und die Betriebsnummer sind ebenfalls in weiß ausgeführt, sowie die übrige Beschriftung. Das Dreilichtspitzensignal ist mit der Fahrtrichtung wechselnd. Das rote Zugsschlusslicht ist als Attrappe ausgeführt und von daher nicht funktionell.
Das dunkelgraue Druckguss Fahrgestell besitzt zwei Drehgestelle, wo von eines als Antrieb dient. Dieses besitzt vier Haftreifen. Der Zahnradantrieb erfolgt einseitig und wird über ein H-Welle auf die andere Seite des Drehgestells übertragen. Die Aufschriften auf dem Rahmen sind auch in cremeweiß ausgeführt. Die montierte Kupplung entspricht dem Typ 12.

Verschleißteile & Ersatzteile

Bezeichnung Menge Artikelnummer
Haftreifen: 2 Stück 7154
Schleifer: 1 Stück 7164
Pantograph: nicht vorgesehen! nicht vorgesehen!
Leuchtmittel: 2 Stück 610040
Bürsten: 1 Satz 601460
Fahrrichtungsschalter: 1 Stück 208240
Schaltschiebefeder: 1 Stück 7194
Kupplung vorne: 1 Stück 701630
Kupplung hinten: 1 Stück 701630
Raucheinsatz: nicht vorgesehen! nicht vorgesehen!

Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM

Bezeichnung Menge Bestellnummer
Digitaler HLA-Motor-Umrüstsatz: 1 Stück 60944
Anker 5 polig mit 8 Zähnen: 1 Stück 210888
Motorschild: 1 Stück 210888
Permanentmagnet: 1 Stück 210882
Motorbürsten: 1 Satz 601460
Zylinder-Schraube 3,0 X 12mm 2 Stück 784810
Lötfahne als Massestützpunkt: 1-2 Stück je nach Bedarf 212230
Entstördrosseln 3,9µH: 2 Stück 516520
Steckfassung für Steckbirnchen: 1 Stück 604180
Lampenhalter für Steckbirnchen (alternativ): 1 Stück 276770
Steckbirnchen 16 - 22 Volt: 1 Stück 610080
Rauchgenerator: nicht vorgesehen! nicht vorgesehen!
Einen Umbaubericht zur Lokomotive auf HLA und ESU Lopi V3 mit Sound M4, finden Sie hier:

Digitaler Umbausatz nur mit Permanentmagnet LFCM

Bezeichnung Menge Artikelnummer
Märklin 1 Stück 220560
ESU 1 Stück 51960
TAMS 1 Stück 70-04100-01

Unterlagen

Bezeichnung Download
Ersatzteilblatt: klick zum öffnen
Betriebsanleitung: Bitte hier wieder mal um eure Mithilfe, da ich eine diese nicht besitze bzw. habe.

Bilder & Daten für WinDigiPet (WDP)

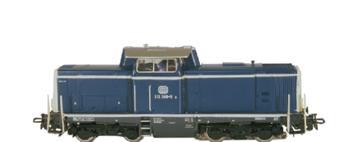

Bild für WinDigiPet:
Daten WDP Datenbank:
A = 2,3 cm
B = 14,1 cm
C = 2,6 cm

Für die Richtigkeit und Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g. Ersatzteile,
übernehme ich weder eine Haftung noch eine Garantie !!!

Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert.
Stand 2012-10-06
