Märklin Hochleistungsantrieb Artnr. 60944 |
|
Beschreibung |
|
Der Motor Umbausatz ist für
LFCM=Large-Flat-Collector-Motor = Großer-Scheiben-Kollektor-Motor
gedacht. Mit diesem Umbauset verwandelt man den
LFCM-Allstrommotor in einen Gleichstrommotor um. Damit können
dann alle gängigen Decoder für Gleichstrommotoren (DC) für den digitalen Fahrbetrieb
eingebaut
werden. Dabei spielt das Protokoll das verwendet wird für den
Motor keine Rolle. Einzig alleine muss die Zentrale dieses
Protokoll beherrschen.
Vorteile dieses Motors sind wesentliche bessere
Fahreigenschaften und einen geringen Strombedarf. |
|

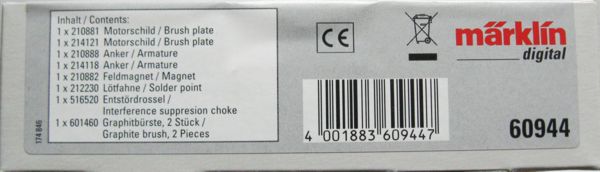

OVP |
|
|
|
Inhalt |
|
|
|
Beschreibung |
|
Artikelnummer: |
60944 |
UVP
Erscheinungsjahr: |
29,99 € |
Verwendungszweck: |
Zum Umbau von
Allstrommotoren auf Gleichstrommotoren mit
LFCM=Large Flat
Collector Motor=Großer Scheiben Kollektor Motor |
Gewicht: |
29 Gramm |
Variante 60944.01: |
Bauzeit von
2011 -
Zum Umrüsten von Märklin-H0-Lokomotiven mit Großem-Scheibenkollektor-Motor, auf einen 5poligen
Hochleistungsmotor. Bestehend aus einem
Hochleistungsmotor für verschiedenen LFCM Motorformen
incl. Einbaumaterial.
Das Set ist der Nachfolger der alten Artikelnummer
60904. |
|
Hinweis:
Der Anker kann in grüner,
so wie als auch in schwarzer
Farbe einer Verpackung beiliegen !!! |
|

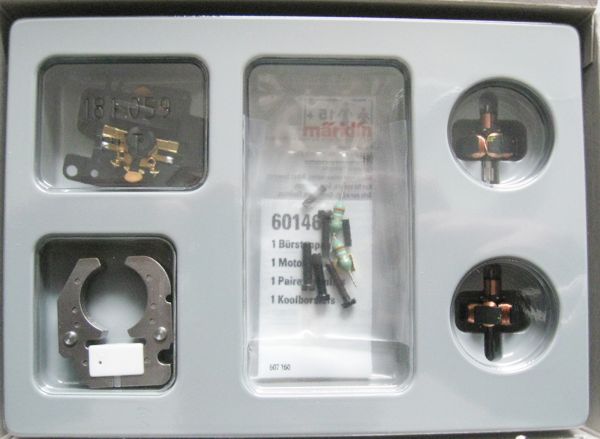

Inhalt im einzelnen |
|
Bezeichnung |
Artikelnummer |
Menge |
Bild |
Digitaler
HLA-Motor-Umrüstsatz: |
60944 |
1 Stück |
|

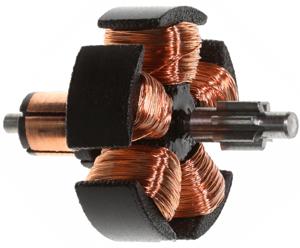

Anker 5 polig
mit 7 Zähnen: |
214118 |
1 Stück |
|

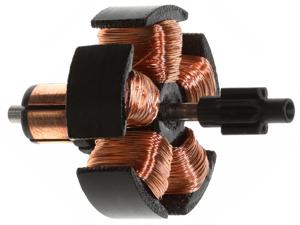

Anker 5 polig
mit 8 Zähnen: |
210888 |
1 Stück |
|
Motorschild
Typ 1: |
210881 |
1 Stück |
|
Motorschild
Typ 2: |
214121 |
1 Stück |
|
Permanentmagnet: |
210882 |
1 Stück |
|
Motorbürsten: |
601460 |
1 Satz |
|
Zylinder-Schraube 3,0 X 10 mm: |
785290
|
1 Stück* |
|
Zylinder-Schraube 3,0 X 12 mm: |
784810 |
2 Stück |
|
Lötfahne als
Massestützpunkt: |
231470 |
1 Stück |
|
Entstördrosseln
3,9µH: |
516520 |
2 Stück |
|
Isolierschlauch: |
787570 |
2 Stück |
|
|
|
* wird schon mal benötigt, wenn die lange Schraube
von 12MM auf ein Getriebezahnrad drückt. |
|
Unterlagen |
|
Bezeichnung |
Download |
Einbauanleitung: |
|
|
|
Bilder verbauter Motoren |
|
|
|
|

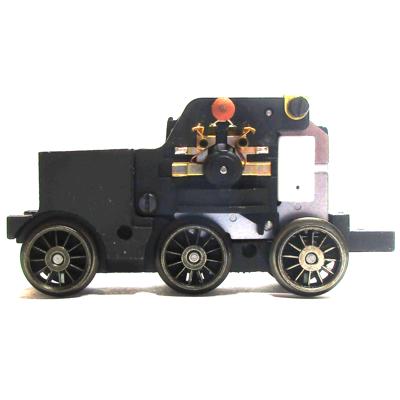

Eingebauter HLA in einer
BR 194 - Artnr. 3122/3422 |
Eingebauter und umgebauter HLA
in einer BR 01 3048 |
Eingebauter HLA in einer
BR 212 3072/3147/3347 |
|
|
HLA 60904/60944 für Lokomotiven |
|
Artikelnummer |
Baureihe |
Bemerkung |
Einbauhinweis |
Umbau-Link |
3004 |
80 |
Anker mit 7 Zähnen und MS 1 |
|
|
3007 |
06 |
Anker mit 7 Zähnen und MS 1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2014-06-01 |
