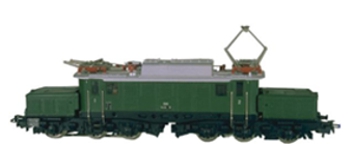

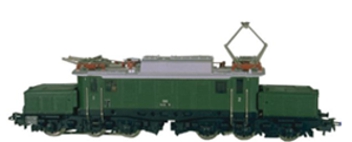

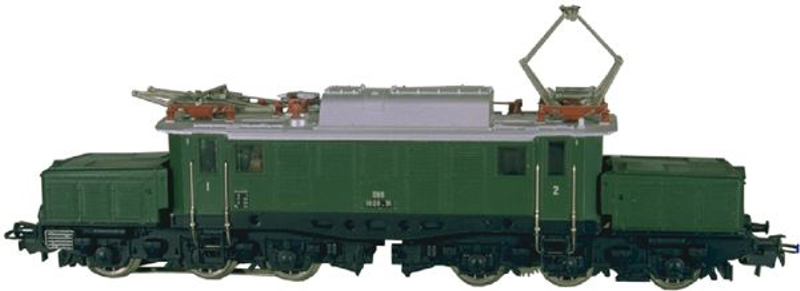

Märklin Elektrolokomotive - BR 1020 - Artnr. 3052   Das Modell     Die OVP     Bilder für CS-2 und CS-3   Bild für CS-2: Bild für CS-3:     Beschreibung   Epoche nach NEM: 3 Artikelnummer: 3052 UVP Erscheinungsjahr: ??,?? € Baureihe: 1020 Bahngesellschaft: ÖBB=Österreichische Bundesbahnen Einsatz als: Elektro-Güterzug-Lokomotive Höchstgeschwindigkeit: 90-100 Km/h je KW-Ausführung Fahrgestell: Blech schwarz Gehäuse: Guss grün Antrieb: Analog Motor: Großer Scheibenkollektor (LFCM = Large Flat Collector Motor) Angetriebene Achsen: 3 Achsenfolge: Co' Co' Gewicht: ??? Länge über Puffer: 210 mm Decoder Serienmäßig: nein Adresse ab Werk: keine Funktionen der F-Tasten: F0= F1= F2= F3= F4= F5= F6= F7= F8= F9= F10= F11= F12= F13= F14= F15= F16=   Variante 3022.01: Bauzeit von 1965 - 1968 Lok mit Betriebsnummer 1020.31 Das dreiteilige grüne Gehäuse hat ein silbergraufarbenes Dach. Dort sind die roten Dachleitungen und Isolatoren, sowie die Pantographen vom Typ 8A montiert. Alle Fester wurden mit eingesetzten transparenten Scheiben versehen. Front und Heckscheiben besitzen angedeutete Scheibenwischer. Die E-Lok verfügt über ein Dreilichtspitzensignal was mit der Fahrtrichtung wechselt. Die Führerstandskennzeichen mit den Nummer 1 & 2, sind als Schiebebilder aufgetragen. Die Betriebsnummer 1020.31 ist erhaben in weiß auf schwarzem Hintergrund gedruckt ausgeführt. Alle anderen Aufschriften sind teilweise erhaben und ebenfalls alle in weiß aufgedruckt. Die Griffstangen sind einzeln aus Nickeldraht angesetzt. Die Trittstufen sind schwarz lackiert, sowie wie der Rahmen. Die Puffer sind mit weißen Ringen versehen. Das schwarze Fahrgestell besitzt blanke Speichenräder und Kunststoff schwarze Bremsatrappe. Die Kupplung der Lokomotive sind vom Typ 6B. Diese Lokomotive wurde von der Firma HAMO für Märklin in Wechselstrom hergestellt. Diese Lok besteht aus 100% Märklin original Teilen der Serie 3022. Gekennzeichnet ist dieses Sondermodel durch einen Stempel auf eines der Drehgestelle, mit der Aufschrift HAMO.   Verschleißteile & Ersatzteile   Bezeichnung Menge Bestellnummer Haftreifen: 2 Stück 7153 Schleifer: 1 Stück 7164 Pantograph: 2 Stück 215000 Leuchtmittel: 2 Stück 600150 Bürsten: 1 Satz 600300 Fahrrichtungsschalter: 1 Stück 208240 Schaltschiebefeder: 1 Stück 7194 Kupplung: 2 Stück 218420 Raucheinsatz: nicht vorgesehen! nicht vorgesehen!   Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM   Bezeichnung Menge Bestellnummer Digitaler HLA-Motor-Umrüstsatz: 1 Stück 60944 Anker 5 polig mit 8 Zähnen: 1 Stück 210888 Motorschild: 1 Stück 214121 Permanentmagnet: 1 Stück 210882 Zylinder-Schraube 3,0 X 12mm 2 Stück 784810 Lötfahne als Massestützpunkt: 1-2 Stück je nach Bedarf 212230 Entstördrossel 3,9µH: 2 Stück 516520 Steckfassung für Steckbirnchen: 2 Stück 604180 Lampenhalter für Steckbirnchen (alternativ): 2 Stück 276770 Steckbirnchen 16 - 22 Volt: 2 Stück 610080 Rauchgenerator: nicht vorgesehen! nicht vorgesehen! Hinweis zum Umbau auf HLA: Wurde von mir noch nicht umgebaut!     Digitaler Umbausatz nur mit Permanentmagnet LFCM   Bezeichnung Menge Artikelnummer Märklin 1 Stück 220560 ESU 1 Stück 51960 TAMS 1 Stück 70-04100-01   Unterlagen   Bezeichnung Download Ersatzteilblatt: Betriebsanleitung: Bitte hier wieder mal um eure Mithilfe, da ich eine diese nicht besitze bzw. habe.   Bilder & Daten für WinDigiPet (WDP)   Bild für WinDigiPet: Daten für die WDP Datenbank: A =   ?,? cm B =  21,0 cm C =   ?,? cm   Für die Richtigkeit und Vollständigkeit aller Angaben, so wie die Lieferfähigkeit der o. g. Ersatzteile, übernehme ich weder eine Haftung noch eine Garantie !!! Sollten sich Fehler eingeschlichen haben, werden diese nach kurzer Info von Ihnen, sofort korrigiert. Stand 2011-08-18 !! keine Navigation vorhanden? Hier klicken !!
