Herstellen einen Gleisanschlusses für das
C-Gleis |
|
Es gibt verschiedene Möglichkeiten den Strom in C-Gleis
zu bringen. Da wäre z. B. zu einem die Möglichkeit mit den
Flachhülsen und einer Crimpzange. Die Hülsen gibt es bei Märklin
für ca. 5 Euro a 20 Stück. Aber damit ist es nicht getan, man
benötigt noch eine "Quetschzange", auch Crimpzange genannt.
Selbstverständlich gibt es diese unter der Artikelnummer 70930
von Märklin. Kostenpunkt ca. 25 Euro auf Ebay und so um die 40
Euronen im Fachhandel. Die Qualitätszange von Knipex kostet
keine 30 Euro.
Ein weiterer Nachteil ist, dass sich unter Umständen eine
Oxidationsschicht zwischen Hülse/Stecker und Lasche bilden kann,
die den Stromfluss stört oder gar ganz unterbricht.
Eine weitere Gefahr besteht darin, die Stecker beim verlegen von
der Lasche abzuziehen.
Von daher habe ich mich für die zweite Variante entschieden.
Löten.
Spart nicht nur das Werkzeug, sondern auch die überteuerten
Flachsteckhülsen.
Aber der entscheidendste Vorteil ist, dass man die Kabel nicht
beim verlegen einfach mal so abziehen kann! Ein weiterer Vorteil
ist, es ist einfacher und schneller zu bewerkstelligen.
Da man für beide Sachen Kabel und/oder Litzen benötigt betrachte
ich diese Kosten erstmal zu dieser Rechnung als uninteressant.
Ein Lötkolben oder eine Lötstation mit entsprechendem Lötzinn,
sollte man als Modellbahnbauer eh im Werkzeug-Repertoire haben. |
|
Zur Anwendung kommen
- C-Gleise
- analoger Trafo oder eine Zentrale |
|
Benötigte Teile und Komponenten |
|
Material |
Komponenten |
Werkzeuge |
- Märklin C-Gleis(e)
- 0,25 - 1,5 m² Kabel/Litze in rot & braun |
- Märklin CS-2
oder
- analoger Trafo |
- kleinen Seitenschneider - Abisolierzange - Lötstation alternativ Lötkolben incl. Lötzinn - Lötunterlage
- Klebepistole (Schmelzkleber) - Multimeter oder Durchgangsprüfer
|
|
|
Bilder für CS2 und WDP |
|
|
|
An diesem C-Gleis wird nun die Stromversorgung
von der Verteilerleiste her vorgenommen |

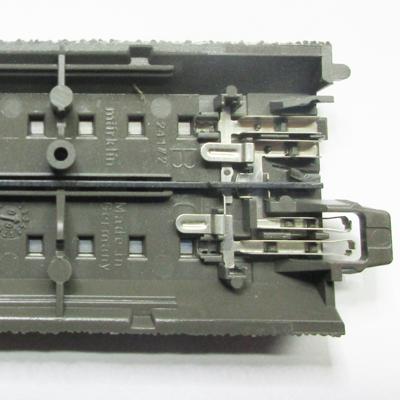

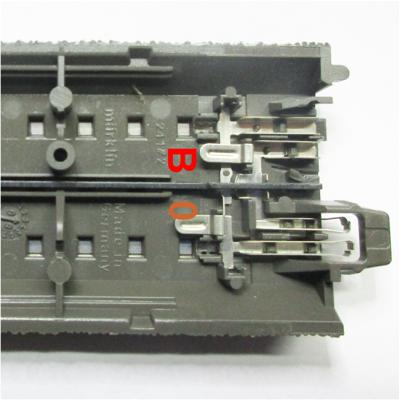

Dazu werden an den markierten Stellen am Gleis

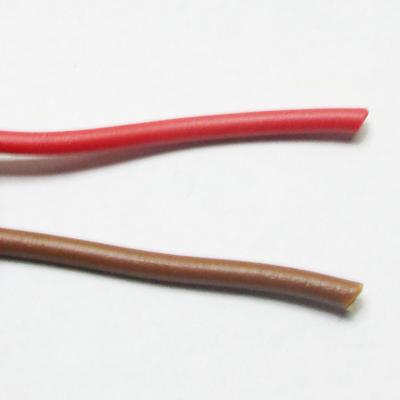

an B ein rotes und an 0 ein braunes Kabel angeschlossen
bzw. verlötet. |
|
|
|
Hinweis!!
Um den Querschnitt eines Kabels
bestimmen zu können, sollte berücksichtigt werden, dass
eine Länge aus Hin und Rückweg besteht. Also zwei Kabel.
Je Länger dieser Gesamtweg ist,
je Größer muss der Querschnitt des Kabels sein. Lieber
eine Nummer Größer nehmen. Die Modellbahn soll ja kein
offener Kamin werden. Noch schlimmer wäre wenn die ganze
Hütte abrennen würde.
Von daher sollte man die
Belastung so auslegen, dass bei einer Verbindung der
Pole
B
+
0
sofort ein Kurschluss ausgelöst
wird und das ganze System in einem Bruchteil einer
Sekunde auf Stopp geht!
Sollten sie nicht sicher sein, fragen sie einen
Elektriker oder Elektroniker mit Berufserfahrung!! |

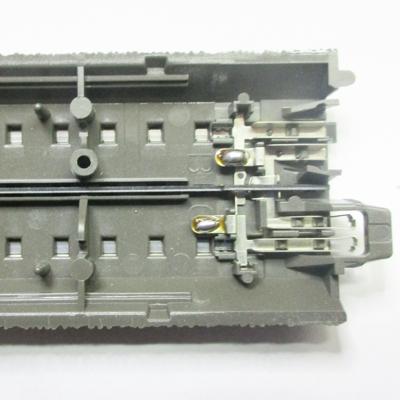

Als
erstes setzen ich jeweils etwas Lötzinn auf die Laschen
des Gleises. |
|
|
|
|
|
Im nächsten Schritt werden die Kabel
vorbereitet. Diese sollten schon von Länge geschnitten
sein. |

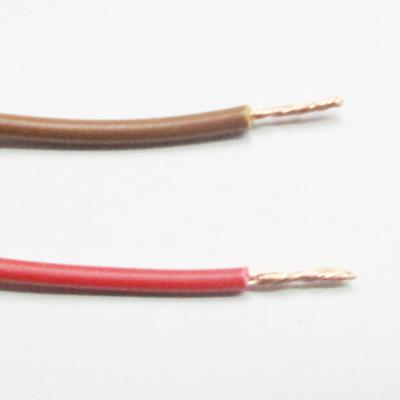

Die Kabel werden nun mit einer Abisolierzange
100 mm entmantelt bzw. abisoliert und die Enden
verdrillt. |
|
|
|
|

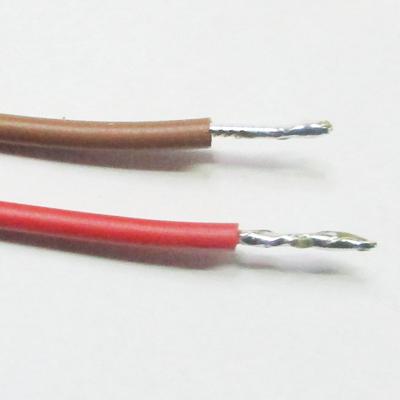

Die
verdrillten Enden werden vorverzinnt und.... |

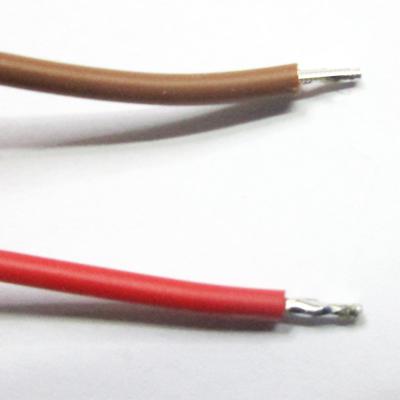

entsprechend der Laschen am Gleis abgelängt. So ca. 4mm |
|
|
|
|

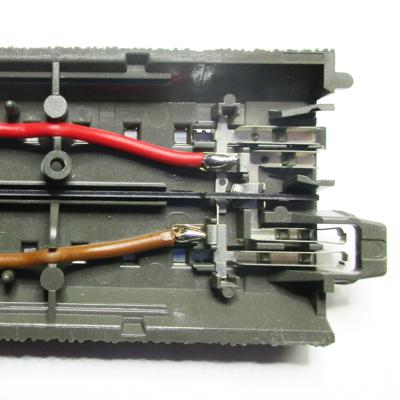

Das rote Kabel wird an B gelötet und das braune
an 0.
Bitte Kabel anlöten und nicht das Gleis dabei zum
schmelzen bringen. Ein guter Lötkolben/Lötstation
schafft so etwas locker! |

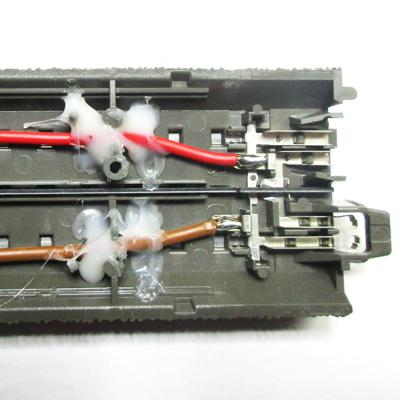

Damit
wenn das Gleis verlegt ist, nicht beim Strppen ziehen
ausversehen die Laschen verbogen werden, Klebe ich die
Litzen mit noch etwas Schmelzkleber fest. |
|
|
