Märklin Elektrolokomotive - BR 194 - Artnr. 3022 |
|
|
| Vorbild |
|
|
 |
| |
| Modell |
| |
 |
|
|
| OVP |
|
|
   |
| |
| Bilder für CS2 |
|
|
| Bild für die CS-2: |
 |
|
|
|
| Beschreibung |
|
|
| Artikelnummer: |
3022 |
| Baureihe: |
E94 / 194 |
| UVP
Erscheinungsjahr: |
28,20 € |
| Epoche nach
NEM: |
3 |
| Bahngesellschaft: |
DB=Deutsche
Bundesbahn
 |
| Einsatz als: |
Elektro-Güterzug-Lokomotive |
| Höchstgeschwindigkeit: |
90-100 Km/h je nach KW-Ausführung |
| Länge über
Puffer: |
210 mm |
| Gewicht.: |
??? Gramm |
| Gehäuse: |
Guss grün |
| Fahrgestell: |
Blech schwarz |
| Angetriebene
Achsen: |
3 |
| Achsenfolge: |
Co' Co' |
| Motor: |
LFCM=Large Flat
Collector Motor=Großer Scheiben Kollektor Motor |
| Antrieb: |
analog |
| Ansteuerung: |
Fahrtrichtungsschalter |
| Decoder: |
nein |
| Protokolle: |
keine |
| Werksadresse: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|
| Variante 3022.01: |
Bauzeit von 1964
- 1967
Lok mit Betriebsnummer E 94 276
Das dreiteilige grüne Gehäuse hat ein silbergrau
farbenes Dach. Dort sind die roten Dachleitungen und
Isolatoren, sowie die Pantographen vom Typ 8A montiert.
Alle Fester wurden mit eingesetzten transparenten
Scheiben versehen. Front und Heckscheiben besitzen
angedeutete Scheibenwischer. Die E-Lok verfügt über ein
Dreilichtspitzensignal was mit der Fahrtrichtung
wechselt. Die Führerstandskennzeichnung mit den Nummer
1 & 2,
sowie die darüber liegenden roten Blitze, sind als
Schiebebilder aufgetragen. Die Betriebsnummer
E 94 276 ist erhaben in weiß auf
schwarzem Hintergrund gedruckt ausgeführt. Alle anderen
Aufschriften sind teilweise erhaben ebenfalls alle in
weiß aufgedruckt. Die Griffstangen sind einzeln aus
Nickeldraht angesetzt. Die Trittstufen sind schwarz
lackiert, sowie wie der Rahmen. Die Puffer sind mit
weißen Ringen versehen.
Das schwarze Fahrgestell besitzt blanke Speichenräder.
Die Kupplung der Lokomotive sind vom Typ 6B. |
| Variante 3022.02: |
Bauzeit 1968 -
1970
Lok mit Betriebsnummer E 94 276
Ausführung wie Variante 3022.01, jedoch sind nun die
Führerstandskennzeichnung 1 &
2, sowie die Blitze darüber in
weiß aufgedruckt ausgeführt. |
| Variante 3022.03: |
Bauzeit 1971 -
1979
Lok mit Betriebsnummer 194 091-5
Ausführung wie Variante 3022.02, jedoch das Dach
silberfarben lackiert. Die Betriebsnummer wurde auf
194 091-5 geändert. Der
Lichtwechsel bei Fahrtrichtung entfiel. Die Pantographen
wurden ab 1977 auf den Typ 8B umgestellt. |
| Variante 3022.04: |
Bauzeit 1979
Lok mit Betriebsnummer 194 091-5
Ausführung wie Variante 3022.03, jedoch wurden die
Puffer ohne weiße Ringe ausgeliefert. Abermals wurden
die Pantos geändert auf den Typ 8C. |
| Variante 3022.05: |
Bauzeit 1980
Lok mit Betriebsnummer 194 091-5
Ausführung wie Variante 3022.03, jedoch wurden die
Puffer ohne weiße Ringe ausgeliefert. Die Dachleitungen
und Isolatoren kamen nun in brauner Farbgebung zur
Geltung. |
| Variante 3022.06: |
Bauzeit 1981
Lok mit Betriebsnummer 194 091-5
Ausführung wie Variante 3022.05, jedoch werden alle
Aufschriften auf glatten Flächen in weiß aufgedruckt. |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
| Bezeichnung |
Menge |
Bestellnummer |
| Haftreifen: |
2 Stück |
7153 |
| Schleifer: |
1 Stück |
7164 |
| Pantograph: |
2 Stück |
215000 |
| Leuchtmittel: |
2 Stück |
600150 |
| Bürsten: |
1 Satz |
600300 |
| Fahrrichtungsschalter: |
1 Stück |
208240 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
| Kupplung vorne: |
1 Stück |
218420 |
| Kupplung
hinten: |
1 Stück |
218420 |
| Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) LFCM |
|
|
|
Bezeichnung |
Menge |
Bestellnummer |
| Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60944 |
| Anker 5 polig mit
8 Zähnen: |
1 Stück |
210888 |
| Motorschild: |
1 Stück |
214121 |
| Permanentmagnet: |
1 Stück |
210882 |
| Motorbürsten: |
1 Satz |
601460 |
| Zylinder-Schraube
2,5 X
12mm |
2 Stück |
784820 |
| Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
| Entstördrosseln 3,9µH: |
2 Stück |
516520 |
| Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
| Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
| Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
| Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet LFCM |
|
|
|
Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
220560 |
| ESU |
1 Stück |
51960 |
| TAMS |
1 Stück |
70-04100-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Download |
| Ersatzteilblatt: |
 |
| Betriebsanleitung: |
|
|
|
|

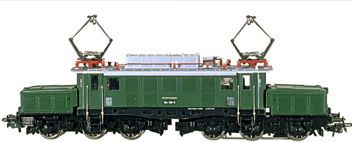

| Bilder & Daten für WinDigiPet (WDP) |
|
|
| Bild für WinDigiPet: |
 |
| Daten WDP
Datenbank: |
A = ?,? cm
B = 21,0 cm
C = ?,? cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
