Märklin Elektrolokomotive - BR E 04 - Artnr.
3049 |
|
|
| Vorbild |
|
|
 |
|
|

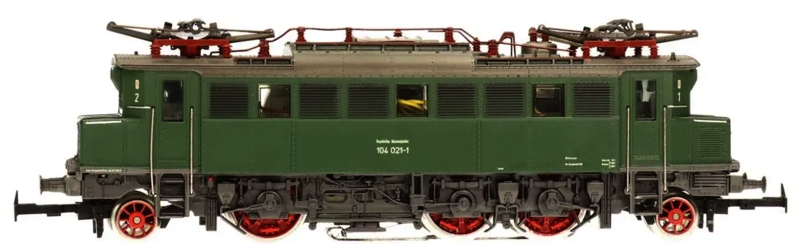

| Modell |
|
 |
|
|
| OVP |
|
  |
|
|
| Bilder für CS2 |
|
|

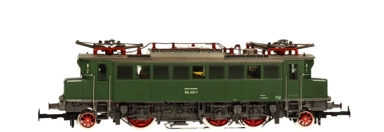

| Bild für die CS-2: |
 |
|
|
|
| Beschreibung |
|
|
| Epoche: |
4 |
| Artikelnummer: |
3049 |
| UVP Erscheinungsjahr: |
64,60 € |
| Baureihe: |
E 04 / 104 |
| Bahngesellschaft: |
DB=Deutsche
Bundesbahn
 |
| Einsatz als: |
Elektro-Schnellzug-Lokomotive |
| Höchstgeschwindigkeit: |
110 - 130 Km/h |
| Länge über Puffer: |
178 mm |
| Gewicht: |
364 Gramm |
| Gehäuse: |
Kunststoff grün |
| Fahrgestell: |
Guss schwarz |
| Angetriebene Achsen: |
3 |
| Achsenfolge: |
1' Co 1' |
| Motor: |
DCM=Drum
Collector Motor=Trommel Kollektor Motor |
| Antrieb: |
Fahrtrichtungsschalter |
| Ansteuerung: |
analog |
| Decoder: |
keinen |
| Protokolle: |
keine |
| Werksadresse: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|
| Variante 3049.01: |
Bauzeit von
1978 - 1980
Lok mit Betriebsnr. E 04 014
Das grüne Kunststoffgehäuse besitzt ein silbergraues
Dach. Die Isolatoren und Dachleitungen sind in rotbraun
gehalten. Laufstege auf dem Dach sind als Holzimitation
dargestellt. Die Pantographen entsprechen dem Typ 8C.
Die Fenster sind durchsichtig und eingesetzt. Alle
Griffstangen sind aus Nickeldraht angesetzt. Die
Lokomotive besitzt ein Dreilichtspitzensignal, was mit
der Fahrtrichtung wechselt. Die Aufschriften
Deutsche Reichsbahn, Betriebsnummer
E04 14 und das BW sind weiß
aufgedruckt und schwarz hinterlegt. Alle sonstige
Beschriftungen sind weiß ohne Hintergrund aufgedruckt,
z. B. die Führerstandskennzeichnung V
und H. Am hinteren Führerstand
auf dem unteren Rahmen links, befindet sich das
Untersuchungsdatum 12.2.37.
Das anthrazit farbene Fahrwerk wird von drei Achsen
angetrieben. Eine Achse ist mit Haftreifen ausgestattet.
Die Speichräder sind rot lackiert. Die Radverblendung
bzw. Attrappe ist ebenfalls anthrazit ausgeführt. Die
vorhandenen Kupplungen entsprechen dem Typ 7C.
Die Lokomotive wurde ausschließlich für die
Reichsbahn-Zugpackung 2850 produziert. |
| Variante 3049.02: |
Bauzeit von
1978 - 1980
Lok mit Betriebsnr. E 04 015
Wie die Variante 3049.1, jedoch ohne das
Untersuchungsdatum 12.2.37. |
| Variante 3049.03: |
Bauzeit von
1978 - 1981
Lok mit Betriebsnr. 104 021 -1
Wie die Variante 3049.2, jedoch mit weißen Aufschriften
Deutsche Bundesbahn und der
Betriebsnummer 104 021-1 ohne
schwarzem Hintergrund. Die Führerstandskennzeichnung
wurde ebenfalls geändert auf 1
und 2, die ebenfalls weiß
aufgedruckt ist. |
| Variante 3049.04: |
Bauzeit von
1982 - 1991
Lok mit Betriebsnr. 104 021 -1
Wie die Variante 3049.3, jedoch mit Untersuchungsdatum
in weiß 20.6.73. |
| Variante 3049.100: |
Bauzeit 1978
Lok mit Betriebsnr. 104 021-1
Wie die Variante 3049.3, jedoch als Pressepräsent auf
einem Holzsockel mit montiertem K-Gleis. Auf dem Sockel
befindet sich silberfarbenes Schild mit schwarzer
Aufschrift Märklin Klopfer3049
3049tour 1978. |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
| Bezeichnung |
Menge |
Artikelnummer |
| Haftreifen: |
2 Stück |
7153 |
| Schleifer: |
1 Stück |
7185 |
| Pantograph: |
2 Stück |
215000 |
| Leuchtmittel: |
2 Stück |
600150 |
| Motorbürsten: |
1 Satz |
601460 |
| Fahrrichtungsschalter: |
1 Stück |
208240 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
| Kupplung vorne: |
1 Stück |
704120 |
| Kupplung
hinten: |
1 Stück |
704120 |
| Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) DCM |
|
|
| Bezeichnung |
Menge |
Bestellnummer |
| Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60941 |
| Anker 5 polig mit
7 Zähnen: |
1 Stück |
386820 |
| Motorschild: |
1 Stück |
386940 |
| Permanentmagnet: |
1 Stück |
389000 |
| Motorbürsten: |
1 Satz |
601460 |
| Zylinder-Schraube
2,0 X
12mm |
2 Stück |
784810 |
| Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
212230 |
| Entstördrosseln 3,9µH: |
2 Stück |
516520 |
| Steckfassung für Steckbirnchen: |
1 Stück |
604180 |
| Lampenhalter für Steckbirnchen
(alternativ): |
1 Stück |
276770 |
| Steckbirnchen 16 - 22 Volt: |
1 Stück |
610080 |
| Rauchgenerator: |
nicht
vorgesehen! |
nicht vorgesehen! |
|
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet DCM |
|
|
| Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
235690 |
| ESU |
1 Stück |
51962 |
| TAMS |
1 Stück |
70-04300-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Download |
| Ersatzteilblatt: |
 |
| Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
|
| Bilder & Daten für WinDigiPet (WDP) |
|
|

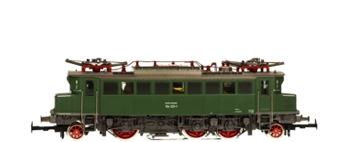

| Bild für
WinDigiPet: |
 |
| Daten WDP
Datenbank: |
A =
2,1 cm
B = 17,8 cm
C = 2,1 cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
Stand 2014-01-12 |
|
