Märklin Diesellokomotive - BR Di 5 - Artnr. 3148 |
|
|
| Vorbild |
|
|
 |
| |
| Modell |
| |
 |
|
|
| OVP |
|
|
 |
| |
| Bilder für CS2 |
|
|
| Bild für die
CS-2: |
 |
|
|
|
| Beschreibung |
|
|
| Epoche nach NEM: |
4 |
| Artikelnummer: |
3148 |
| UVP Erscheinungsjahr: |
53,85 € |
| Baureihe: |
Di 5 (V60/260) |
| Bahngesellschaft: |
NSB=Norges
Statsbaner
 |
| Einsatz als: |
Rangier-Diesel-Lokomotive |
| Höchstgeschwindigkeit: |
120 Km/h |
| Länge über Puffer: |
120 mm |
| Gewicht: |
210 Gramm |
| Gehäuse: |
Kunststoff gelb und rot |
| Fahrgestell: |
Guss schwarz |
| Angetriebene Achsen: |
3 |
| Achsenfolge: |
C |
| Motor: |
SFCM=Small Flat
Collector Motor=Kleiner Scheiben Kollektor Motor |
| Antrieb: |
Analog |
| Ansteuerung: |
Fahrtrichtungsschalter |
| Decoder: |
keinen |
| Protokolle: |
keine |
| Werksadresse: |
keine |
| Funktionen der F-Tasten: |
| F0= |
F1= |
F2= |
| F3= |
F4= |
F5= |
| F6= |
F7= |
F8= |
| F9= |
F10= |
F11= |
| F12= |
F13= |
F14= |
| F15= |
F16= |
|
|
| Variante 3148.01: |
Bauzeit 1989
Lok mit Betriebsnummer 5 865
Das gelbe Kunststoffgehäuse ist im Mittelteil
des ganzen Führerstandes, incl. Dach rot. Alle
Anbauteile auf dem Dach sind ebenfalls rot. Sämtliche
Fenster sind mit transparenten
Kunststoffscheiben hinterlegt. Die Seitenfenster des
Führerstandes sind mit einem silbernen Rahmen
dargestellt. Die Handläufe sind in gelb dargestellt.
Bühnengeländer und nachfolgende Handläufe sind aus
schwarze lackiertem Metall. Die schwarzen
Kunststoffaufstiege, sind kantig gelb. Laufstege sind
ebenfalls schwarz und kantig gelb.
Die Symbole am Führerstand sind in weiß aufgedruckt, so
wie die Betriebsnummern seitlich in schwarz. Das
Dreilichtspitzensignal ist beidseitig und nicht mit der
Fahrtrichtung wechselnd.
Das schwarze Gußfahrgestell besitzt drei über Zahnräder
angetriebene Achsen. Die Radsätze bestehen aus schwarzen
Speichenräder. Die Blindwelle ist ebenfalls schwarz
lackiert. Die Treibstange wurde schwarz lackiert und ist
nur am ersten und letzten Radsatz mit einer
sechskantschraube befestigt. Die Haftreifen befinden
sich auf dem letzten Radsatz. Links und rechts der roten
Pufferbohle, befindet sich ein schwarz gelber
Warnanstrich auf der Geländerfront. Die verbaute
Telexkupplung an beiden Seiten gehört zum Typ 10. Bei
der Lokomotive handelt es sich um ein Exportmodell für
Norwegen. |
| Variante 3148.02: |
Bauzeit von
1989 - 1991
Lok mit Betriebsnummer 5 865
Ausführung wie Variante 3148.01, jedoch ist der oberste
Handlauf unter dem Führerstandfenster nicht mehr gelb
sondern rot.
 |
|
|
|
|
Verschleißteile & Ersatzteile |
|
|
|
Bezeichnung |
Menge |
Bestellnummer |
| Haftreifen: |
2 Stück |
7153 |
| Schleifer: |
1 Stück |
7185 |
| Pantograph: |
Nicht vorgesehen! |
Nicht vorgesehen! |
| Leuchtmittel: |
1 Stück |
600100 |
| Bürsten: |
1 Satz |
600300 |
|
Fahrrichtungsschalter: |
1 Stück |
208240 |
|
Schaltschiebefeder: |
1 Stück |
7194 |
|
Kupplung vorne & hinten: |
2 Stück |
bestehend aus
je 1X
- 213870 Magnet für Telex
- 298870 Kupplungshaken
- 213770 Anker
- 209860 Kupplungsfeder |
| Raucheinsatz: |
Nicht vorgesehen! |
Nicht vorgesehen! |
|
|
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) SFCM |
|
|
|
Bezeichnung |
Menge |
Bestellnummer |
| Digitaler
HLA-Motor-Umrüstsatz: |
1 Stück |
60943 |
| Anker 5 polig
mit 8 Zähnen: |
1 Stück |
210888 |
| Motorschild: |
1 Stück |
224613 |
|
Permanentmagnet: |
1 Stück |
224615 |
| Motorbürsten: |
1 Satz |
601460 |
|
Zylinder-Schraube 2,0 X 12mm |
2 Stück |
785140 |
| Lötfahne als
Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
| Entstördrossel
3,9µH: |
2 Stück |
516520 |
| Steckfassung
für Steckbirnchen: |
2 Stück |
604180 |
| Lampenhalter
für Steckbirnchen (alternativ): |
2 Stück |
276770 |
| Steckbirnchen
16 - 22 Volt: |
2 Stück |
610080 |
| Rauchgenerator: |
Nicht
vorgesehen! |
Nicht vorgesehen! |
|
|
|
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet SFCM |
|
|
| Bezeichnung |
Menge |
Artikelnummer |
| Märklin |
1 Stück |
220450 |
| ESU |
1 Stück |
51961 |
| TAMS |
1 Stück |
70-04200-01 |
|
|
|
|
Unterlagen |
|
|
|
Bezeichnung |
Download |
|
Ersatzteilblatt: |
 |
|
Betriebsanleitung: |
Bitte hier wieder mal um
eure Mithilfe,
da ich eine diese nicht besitze
bzw. habe. |
|
|
|
| Bilder & Daten für WinDigiPet (WDP) |
|
|

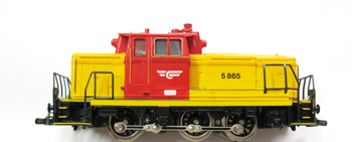

| Bild für WinDigiPet: |
 |
| Daten WDP
Datenbank: |
A = 3,4 cm
B = 21,2 cm
C = 3,6 cm |
 |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
|
Stand 2013-06-10 |
|
