Primex Elektrolokomotive - BR 103 - Artnr. 3188 |
|
Vorbild |
|
|
|
Das Modell |
|
|
|
OVP |
|
|
|
Bilder für CS-2 |
|
Bild für die CS-2: |
|
|
|
Beschreibung |
|
Epoche nach NEM: |
4 |
Artikelnummer: |
3188 |
UVP
Erscheinungsjahr: |
149,00 € |
Baureihe: |
103 |
Bahngesellschaft: |
DB=Deutsche Bundesbahn |
Einsatz als: |
Elektro-Schnellzug-Lokomotive |
Höchstgeschwindigkeit: |
200 Km/h |
Länge über
Puffer: |
219 mm |
Gewicht: |
525 Gramm |
Gehäuse: |
Kunststoff
beige / rot |
Fahrgestell: |
Guss grau / rot |
Angetriebene
Achsen |
3 |
Achsenfolge: |
Co' Co' |
Motor: |
DCM=Drum
Collector Motor=Trommel Kollektor Motor |
Antrieb: |
Analog |
Ansteuerung: |
Fahrtrichtungsschalter |
Decoder: |
keinen |
Protokolle: |
keine |
Werksadresse: |
keine |
Funktionen der F-Tasten: |
F0= |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3188.01: |
Bauzeit von 1986
- 1990
Lok mit Betriebsnummer 103 237-4
Das Dach des beige farbenen Kunststoffgehäuse, besitzt
silbergrau farbene Aufbauten. Das Oberlicht des
Maschinenraumes besitz transparente Fenster. Die Dachleitung und die
Isolatoren sind in rotbraun gehalten. Die montierten
Pantographen entsprechen dem Typ 8C. Die Lüfterreihe der Lokomotive
besteht aus je 2X5 teilige Lüfterreihe in silberfarben
auf jeder Seite. Die eingesetzten Fenster bestehen aus
transparentem Kunststoff und sind einzeln eingesetzt. An
den Stirnseiten verläuft bis zu den Türen ein roter
Zierstreifen. Die erhabene
Führerstandkennzeichnung 1
und 2 haben eine rote
Lackierung erhalten, so wie die DB-Logos auf den
Stirnseiten. Alle anderen Aufschriften, incl. DB-Logos
an den Seiten, sind in beige aufgedruckt. Die
Griffstangen bestehen aus vernickeltem Draht und separat
montiert. Das Dreilichtspitzensignal ist mit der
Fahrtrichtung in weiß - weiß wechselnd.
Das Gußfahrgestell in rot/grau mit beigem umlaufenden
Zierstreifen besitzt 2 Drehgestelle mit je drei Achsen.
Ein Drehgestell mit vier Haftreifen dient als Antrieb.
Die Radsätze sind als
Scheibenräder ausgeführt, die durch eine schwarze Blende
aus Kunststoff verdeckt werden. Die grauen Frontschurzen
fehlen bei diesem Modell. Die
montierten Kupplungen entsprechen dem Typ 6C. |
Variante 3188.02: |
Bauzeit von
1972 - 1973
Lok mit Betriebsnr. 103 113-7
Wie die Variante 3188.1, jedoch ist das DB Logo in rot
aufgedruckt.
Diese Ausführung entspricht dem Märklin-Modell
3054 in der Variante 4. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Bestellnummer |
Haftreifen: |
4 Stück |
7153 |
Schleifer: |
1 Stück |
7185 |
Pantograph: |
2 Stück |
215000 |
Leuchtmittel: |
2 Stück |
600150 |
Motorbürsten: |
1 Satz |
600300 |
Fahrrichtungsschalter: |
1 Stück |
222180 |
Schaltschiebefeder: |
1 Stück |
7194 |
Kupplung vorne: |
1 Stück |
223130 |
Kupplung
hinten: |
1 Stück |
223130 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
Digitaler Umbausatz Hochleistungsantrieb (HLA) DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60941 |
Anker 5 polig mit
8 Zähnen: |
1 Stück |
386820 |
Motorschild: |
1 Stück |
386940 |
Permanentmagnet: |
1 Stück |
389000 |
Motorbürsten: |
1 Satz |
601460 |
Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
Entstördrosseln 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
2 Stück |
604180 |
Lampenhalter für Steckbirnchen
(alternativ): |
2 Stück |
276770 |
Steckbirnchen 16 - 22 Volt: |
2 Stück |
610080 |
Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
Hinweis zum Umbau auf HLA:
Wurde von mir noch nicht umgebaut! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
235690 |
ESU
(alternativ) |
1 Stück |
51962 |
TAMS
(alternativ) |
1 Stück |
70-04300-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
|
Betriebsanleitung: |
|
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

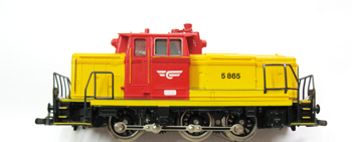

Bild für WinDigiPet: |
|
Daten WDP
Datenbank: |
A =
2,9 cm
B = 21,9 cm
C = 2,9 cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
