Märklin Dampflokomotive - BR RE460 - Artnr. 3453 |
|

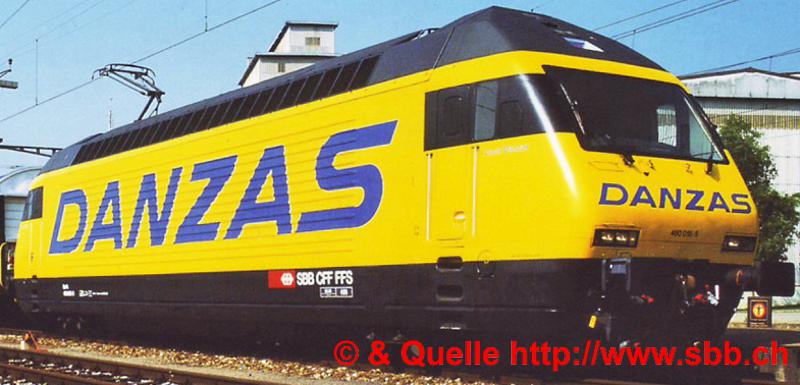

Vorbild |
|
|
|

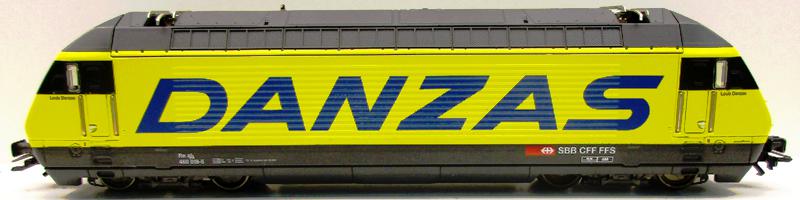

Modell |
|
|
|
OVP |
|
|
|
Bilder für CS2 und WDP |
|
Bild für die CS-2: |
|
|
|
Beschreibung |
|
Artikelnummer: |
3453 |
Baureihe: |
RE 460 |
UVP
Erscheinungsjahr: |
189,00 € |
Epoche nach NEM: |
5 |
Bahngesellschaft: |
SBB=Schweizer
Bundesbahn
|
Einsatz als: |
Elektro Personen- und Güter- Lokomotive |
Höchstgeschwindigkeit: |
200 Km/h |
Länge über Puffer: |
213 mm |
Gewicht: |
586 Gramm |
Gehäuse: |
Guss
gelb und
schwarz |
Fahrgestell: |
Guss schwarz |
Angetriebene Achsen: |
2 |
Achsenfolge: |
Bo' Bo' |
Motor: |
DCM=Drum
Collector Motor=Trommel-Kollektor-Motor |
Antrieb: |
Delta
digital |
Ansteuerung: |
Decoder |
Decoder: |
4-DIP
Delta |
Protokolle: |
MM |
Werksadresse: |
24 |
Funktionen der
F-Tasten: |
F0=Licht |
F1= |
F2= |
F3= |
F4= |
F5= |
F6= |
F7= |
F8= |
F9= |
F10= |
F11= |
F12= |
F13= |
F14= |
F15= |
F16= |
|
|
Variante 3453.01: |
Bauzeit
1985
Lok mit Betriebsnummer 460 018-5
Das schwarze Gußfahrgestell besitzt zwei zweiachsigen
Drehgestelle. Das Antriebsdrehgestell ist mit vier
Haftreifen ausgestattet. Die Fahrwerksatrappen aus
Kunststoff sind ebenfalls schwarz. Die Scheibenräder
sind komplett brüniert. Front und Seitenschürzen schwarz
ausgeführt. Der Wahlumschalter für Oberleitung oder
Gleisbetrieb, befindet in der Nähe des
Antriebsdrehgestells. Die vorhanden Kurzkupplung
gehört zum Typ 12.
Das gelbe Gußgehäuse besitzt ein schwarzen Rahmen, so
wie ein schwarzes Dach. Ein weiteres schwarzes Band
umläuft die Fenster von einer Tür zu anderen auf beiden
Seiten. Sämtlich Fenster bestehen aus transparentem
Kunststoff. Aufschriften auf dem unteren Rahmen sind in
weiß, die Betriebsnummer an den Stirnseiten in schwarz
und der Name DANZAS so wie Louis DANZAS in Königsblau.
Ein Lichtwechsel erfolgt vorne mit
Dreilichtspitzensignal und hinten unten rechts in weiß.
Die verbauten Pantographen entsprechen dem Typ 19A.
Die Lokomotive wurde als Exportmodell für die Schweiz
nur 1985 vertrieben. |
|
|
Verschleißteile & Ersatzteile |
|
Bezeichnung |
Menge |
Artikelnummer |
Haftreifen: |
4 Stück |
7154 |
Schleifer: |
1 Stück |
7164 |
Pantograph: |
2 Stück |
64424 |
Leuchtmittel: |
4 Stück |
61004 |
Motorbürsten: |
1 Satz |
601460 |
Fahrrichtungsschalter: |
nicht vorgesehen! |
nicht vorgesehen! |
Schaltschiebefeder: |
nicht vorgesehen! |
nicht vorgesehen! |
Decoder |
1 Stück |
614860 |
Kupplung vorne: |
1 Stück |
70163 |
Kupplung
hinten: |
1 Stück |
70163 |
Raucheinsatz: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|

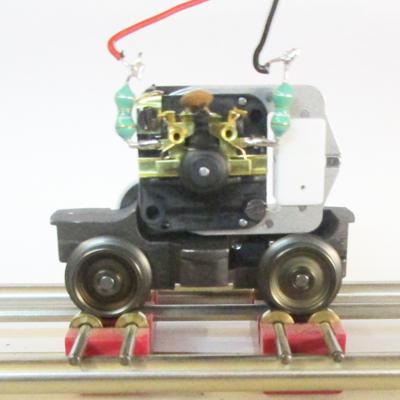

Digitaler Umbausatz Hochleistungsantrieb (HLA) DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Digitaler HLA-Motor-Umrüstsatz: |
1 Stück |
60941 |
Anker 5 polig mit 8 Zähnen: |
1 Stück |
386820 |
Motorschild: |
1 Stück |
386940 |
Permanentmagnet: |
1 Stück |
389000 |
Motorbürsten: |
1 Satz |
601460 |
Zylinder-Schraube 2,0 X
12 mm: |
2 Stück |
785140 |
Lötfahne als Massestützpunkt: |
1-2 Stück je
nach Bedarf |
231470 |
Entstördrosseln 3,9µH: |
2 Stück |
516520 |
Steckfassung für Steckbirnchen: |
0 Stück |
Wird nicht benötigt da vorhanden |
Lampenhalter für Steckbirnchen
(alternativ): |
0 Stück |
Wird nicht benötigt da vorhanden |
Steckbirnchen 16 - 22 Volt: |
4 Stück |
610080 |
Rauchgenerator: |
nicht vorgesehen! |
nicht vorgesehen! |
|
|
|
Digitaler Umbausatz nur mit Permanentmagnet DCM |
|
Bezeichnung |
Menge |
Artikelnummer |
Märklin |
1 Stück |
235690 |
ESU
(alternativ) |
1 Stück |
51962 |
TAMS
(alternativ) |
1 Stück |
70-04300-01 |
|
|
Unterlagen |
|
Bezeichnung |
Download |
Ersatzteilblatt: |
|
Betriebsanleitung: |
|
|
|
Bilder & Daten für WinDigiPet (WDP) |
|

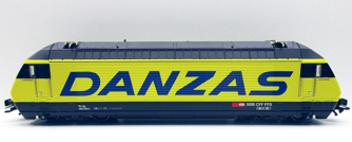

Bild für WinDigiPet: |
|
Daten für die WDP
Datenbank: |
A =
3,5 cm
B = 11,0 cm
C = 3,5 cm |
|
|
|
|
Für die Richtigkeit und
Vollständigkeit aller Angaben,
so wie die Lieferfähigkeit der o. g.
Ersatzteile,
übernehme ich weder eine Haftung noch eine
Garantie !!!
Sollten sich Fehler eingeschlichen haben, werden diese
nach kurzer Info von Ihnen, sofort korrigiert. |
Stand 2017-01-03 |
